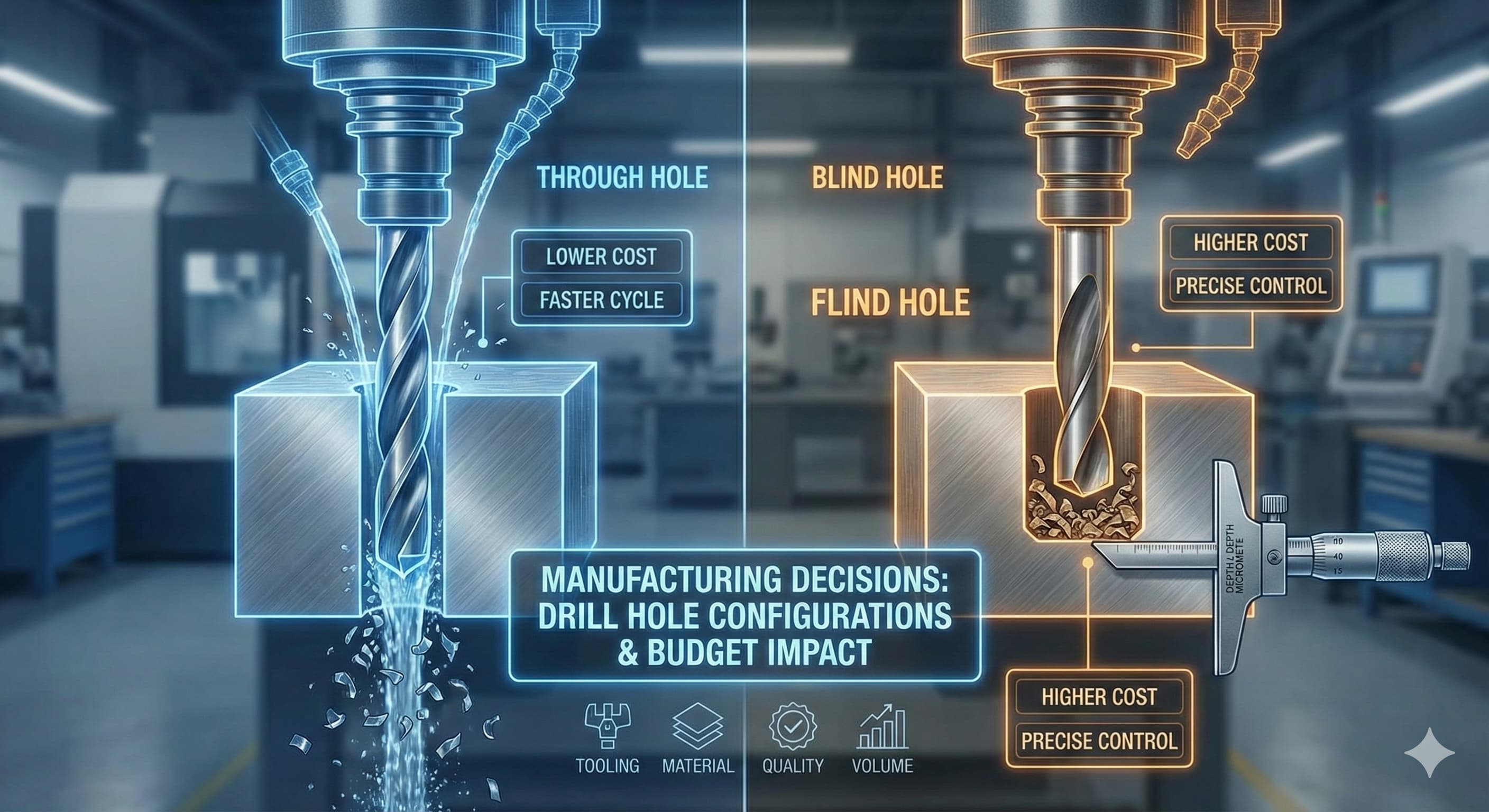

Blinde hull kontra gjennomgående hull: Kostnadsimplikasjoner ved CNC-boring

Beslutninger om borehullkonfigurasjon kan enten redde eller ødelegge produksjonsbudsjettet ditt. Valget mellom blinde hull og gjennomgående hull i CNC-boreoperasjoner påvirker syklustider, verktøykostnader og delkvalitet direkte – med kostnadsforskjeller som ofte varierer fra 15 % til 40 % avhengig av materialspesifikasjoner og geometrisk kompleksitet.

Viktige punkter:

• Gjennomgående hull koster vanligvis 20-30 % mindre enn blinde hull på grunn av forenklet verktøy og reduserte syklustider
• Boring av blinde hull krever spesialisert verktøy og presis dybdekontroll, noe som øker oppstartskostnadene med €150-€300 per operasjon
• Materialfjernings effektiviteten synker med 35-45 % ved boring av blinde hull i herdet stål over 45 HRC
• Kvalitetskontrollkostnadene øker med €0,50-€1,20 per del for verifisering av blinde hull kontra inspeksjon av gjennomgående hull

Grunnleggende forskjeller i boreoperasjoner

Gjennomgående hull og blinde hull representerer fundamentalt forskjellige produksjonsutfordringer i CNC-boreoperasjoner. Gjennomgående hull trenger helt gjennom arbeidsstykket, noe som gir mulighet for kontinuerlig sponevakuering og enkle verktøyutgangsstrategier. Blinde hull avsluttes i en spesifisert dybde inne i materialet, og skaper lukkede hulrom som krever presis dybdekontroll og spesialiserte sponfjernings teknikker.

De geometriske begrensningene til blinde hull nødvendiggjør forskjellige verktøytilnærminger. Standard spiralbor med 118° eller 135° spissvinkler fungerer effektivt for gjennomgående hull, men applikasjoner med blinde hull krever ofte spesialiserte geometrier, inkludert flatbunnsbor, kanonbor for dype hull eller spesialslipte verktøy med spesifikke spisskonfigurasjoner. Disse spesialverktøyene koster vanligvis 40-60 % mer enn standard boreverktøy, med kortere utskiftingsintervaller på grunn av økte skjærebelastninger og varmeutvikling.

Sponfjerningsmekanismene varierer betydelig mellom disse konfigurasjonene. Gjennomgående hull drar nytte av gravitasjonsassistert sponfjerning og kontinuerlig kjølevæskestrøm, mens blinde hull fanger spon inne i hulrommet, noe som krever hakkbore-sykluser, høytrykks kjølevæskesystemer eller spesialiserte sponbrytende geometrier. Denne grunnleggende forskjellen driver betydelige variasjoner i syklustider og forventninger til verktøylevetid.

Kostnadsanalyse rammeverk

Produksjonskostnadsanalyse for hullkonfigurasjoner krever evaluering på tvers av fem primære kategorier: verktøykostnader, syklustidsimplikasjoner, kvalitetskontrollkrav, oppstartskostnader og materialutnyttelsesfaktorer. Hver kategori bidrar forskjellig avhengig av produksjonsvolum, materialspesifikasjoner og geometriske krav.

Verktøykostnader omfatter innledende verktøykjøp, utskiftingsintervaller og spesialutstyrskrav. Gjennomgående hull bruker vanligvis standard HSS- eller karbidspiralbor som varierer fra €15-€45 for vanlige diametre (3-12 mm), mens operasjoner med blinde hull ofte krever spesialverktøy som koster €25-€75 for tilsvarende diametre. Dype blinde hull (L/D-forhold som overstiger 5:1) kan nødvendiggjøre kanonbor eller tilpassede geometrier som koster €100-€300 per verktøy.

Syklustidsvariasjoner stammer fra grunnleggende forskjeller i borestrategier. Gjennomgående hulloperasjoner kan bruke aggressive matehastigheter gjennom hele boresyklusen, mens blinde hull krever kontrollerte tilnærmingshastigheter, flere hakkbore-sykluser for sponevakuering og presise dybdemålingsprotokoller. Disse faktorene kombineres for å øke syklustidene med 40-85 % avhengig av hulldybde og diameter spesifikasjoner.

Materialspesifikke kostnadsimplikasjoner

Materialegenskaper påvirker kostnadsforskjellen mellom blinde og gjennomgående hullboreoperasjoner betydelig. Aluminiumlegeringer som 6061-T6 og 7075-T6 har utmerkede bearbeidingsegenskaper, noe som minimerer kostnadsgapet mellom hullkonfigurasjoner til omtrent 15-25 %. Herdet stål, titanlegeringer og superlegeringer forsterker imidlertid disse forskjellene betydelig.

For herdet verktøystål som overstiger 45 HRC, gir boring av blinde hull eksepsjonelle utfordringer. Det lukkede skjæremiljøet forhindrer effektiv varmeavledning, akselererer verktøyslitasje og kan potensielt forårsake arbeidsherding i bunnen av hullet. Karbidverktøy med spesialiserte belegg blir obligatoriske, noe som øker verktøykostnadene fra €30-€50 for standardapplikasjoner til €80-€150 for blinde hull i herdet stål. Reduksjoner i verktøylevetid på 60-70 % er vanlige, noe som ytterligere eskalerer verktøykostnadene per del.

Rustfrie stålkvaliteter som 316L og 17-4 PH gir mellomliggende utfordringer. Deres arbeidsherdende egenskaper blir uttalt i applikasjoner med blinde hull der skjærehastighetene ikke kan opprettholdes konsekvent.Avanserte skjærestrategier for herdede materialer blir ofte nødvendige, og krever spesialisert programmering og utvidede syklustider som kan doble driftskostnadene sammenlignet med gjennomgående hull ekvivalenter.

Geometrisk kompleksitet og dimensjonskontroll

Krav til hullgeometri påvirker produksjonskostnadene dramatisk gjennom deres innvirkning på verktøyvalg, kvalitetskontrollprosedyrer og oppnåelige toleranser. Gjennomgående hull gir iboende fordeler for dimensjonskontroll siden målinger kan tas fra både inngangs- og utgangsflater, noe som gir omfattende verifisering av hullkvalitet og posisjonsnøyaktighet.

Blinde hull gir måleutfordringer som eskalerer kvalitetskontrollkostnadene betydelig. Standard pin-målere fungerer effektivt for gjennomgående hull, mens blinde hull ofte krever spesialisert måleutstyr, inkludert dybdemikrometer, koordinatmålemaskiner (CMM) eller optiske målesystemer. Disse målekravene kan legge til €0,75-€1,50 per del til inspeksjonskostnadene for kritiske applikasjoner som krever full dimensjonsverifisering.

Posisjonstoleransekrav (i henhold til ISO 2768-fH-standarder) blir mer utfordrende å opprettholde i applikasjoner med blinde hull. Borekreftene og sponevakueringsdynamikken kan forårsake borevandring, spesielt i dype hull der L/D-forhold overstiger 3:1. Å oppnå ±0,05 mm posisjonsnøyaktighet i blinde hull krever ofte pilothulloperasjoner, noe som øker maskineringstiden med 25-35 % sammenlignet med enkeltpassasje gjennomgående hullboring.

Overflatefinish spesifikasjoner legger til et annet lag med kompleksitet. Gjennomgående hull kan brotsjes, hones eller finbores ved hjelp av standard verktøykonfigurasjoner. Blinde hull krever spesialiserte brotsjeverktøy med sponevakueringsfunksjoner, noe som begrenser verktøyvalget og øker kostnadene med 30-50 % for tilsvarende overflatefinish krav (Ra 0,8 μm eller bedre).

Produksjonsvolumbetraktninger

Produksjonsvolum påvirker de økonomiske avveiningene mellom blinde og gjennomgående hullkonfigurasjoner betydelig. Lavvolumsproduksjon (mengder under 100 stykker) har en tendens til å forsterke oppstartskostnadsforskjeller, mens høyvolumskjøringer kan amortisere verktøykostnadene mer effektivt, og flytte fokus mot syklustidsoptimalisering.

For prototype- og lavvolumsapplikasjoner gir gjennomgående hull betydelige kostnadsfordeler gjennom redusert oppstartskompleksitet og standard verktøykrav. Oppstartskostnadene for operasjoner med blinde hull varierer vanligvis €150-€300 høyere enn gjennomgående hull ekvivalenter på grunn av spesialisert verktøy, dybdeinnstillingsprosedyrer og kvalitetsverifiseringskrav. Disse kostnadene blir uoverkommelige for mengder under 50-75 stykker med mindre delfunksjonalitet absolutt krever blinde hullkonfigurasjoner.

Middels volumsproduksjon (500-5000 stykker) representerer krysspunktet der applikasjoner med blinde hull kan rettferdiggjøre investering i spesialiserte verktøy og optimaliserte prosesser. Tilpassede borgeometrier, dedikerte armaturer og automatiserte dybdekontrollsystemer kan redusere kostnadene per del betydelig, selv om de innledende investeringskravene varierer €2000-€8000 avhengig av kompleksitetskrav.

For resultater med høy presisjon,Be om et gratis tilbud og få priser på 24 timer fra Microns Hub.

Høyvolumsproduksjonsmiljøer (mengder som overstiger 10 000 stykker) muliggjør avanserte produksjonsstrategier, inkludert dedikerte boremoduler, automatiserte verktøyvekslere og statistiske prosesskontrollsystemer. I disse applikasjonene blir syklustidsoptimalisering avgjørende, og gjennomgående hull opprettholder sin kostnadsfordel gjennom overlegne materialfjerningshastigheter og forenklet automasjonsintegrering.

Avanserte boreteknologier og kostnadspåvirkning

Moderne CNC-boreteknologier tilbyr sofistikerte løsninger for begge hullkonfigurasjonene, selv om implementeringskostnadene og kompleksiteten varierer betydelig. Høyhastighetsborespindler (15 000-40 000 RPM) kan redusere syklustidene for hull med liten diameter (under 6 mm) med 35-55 %, men fordelene gjelder lettere for gjennomgående hullapplikasjoner der sponevakuering ikke begrenser skjæreparametrene.

Kjølevæskesystemer gjennom spindelen representerer viktig teknologi for boreoperasjoner med blinde hull, spesielt i krevende materialer som titan eller herdet stål. Disse systemene legger vanligvis til €8000-€15000 til maskinverktøykostnadene, men muliggjør aggressive skjæreparametere som kan redusere boretidene for blinde hull med 25-40 %. Teknologien gagner også gjennomgående hull, men forbedringsmarginene er mindre dramatiske siden konvensjonell flomkjølevæske ofte er tilstrekkelig.

Vibrasjonsdempingssystemer blir kritiske for dype blinde hull der L/D-forhold overstiger 4:1. Borestangstabilisatorer, avstemte massedempere og aktive vibrasjonskontrollsystemer kan legge til €5000-€12000 til spesialiserte verktøykostnader, men muliggjør vellykket fullføring av utfordrende applikasjoner med blinde hull som ellers ville kreve alternative produksjonstilnærminger som sprøytestøpingstjenester eller EDM-operasjoner.

Kvalitetskontroll og inspeksjonskostnader

Kvalitetssikringskrav skaper betydelige kostnadsforskjeller mellom blinde og gjennomgående hullkonfigurasjoner. Gjennomgående hull muliggjør omfattende inspeksjon ved hjelp av enkle go/no-go-målere, standard pin-målere eller optiske målesystemer med direkte siktlinjetilgang. Total inspeksjonstid varierer vanligvis 15-30 sekunder per hull for dimensjonsverifisering.

Blinde hull gir komplekse inspeksjonsutfordringer som krever spesialisert utstyr og utvidede måletider. Dybdemåling krever dedikerte dybdemikrometer, koordinatmålemaskiner med passende probe konfigurasjoner eller optiske systemer med tilstrekkelig dybdeskarphet. Inspektjonstidene øker til 60-120 sekunder per hull, og legger til €0,50-€1,20 til kvalitetskontrollkostnadene per del, avhengig av toleransekrav og batchstørrelser.

Implementering av statistisk prosesskontroll (SPC) varierer betydelig mellom hullkonfigurasjoner. Gjennomgående hull kan bruke automatiserte målesystemer med bestått/ikke bestått-indikatorer, noe som muliggjør 100 % inspeksjon ved høye produksjonshastigheter. Blinde hull krever vanligvis prøveinspeksjonsprotokoller på grunn av målekompleksitet, noe som potensielt tillater at defekte deler når kundene hvis prøveplanene er utilstrekkelige.

Ikke-destruktive testkrav kan eskalere kostnadene ytterligere for kritiske applikasjoner. Gjennomgående hull kan inspiseres ved hjelp av enkle boreskoper eller optiske målesystemer som koster €3000-€8000. Blinde hull i kritiske applikasjoner kan kreve spesialiserte ultralydtykkelsesmålere, virvelstrømsystemer eller mikro-CT-skanneutstyr som koster €15000-€50000 for omfattende feildeteksjon.

Alternative produksjonsbetraktninger

Når krav til blinde hull driver produksjonskostnadene utover akseptable grenser, fortjener alternative produksjonsmetoder evaluering.Avanserte maskineringsstrategier kan noen ganger eliminere krav til blinde hull gjennom kreativ deldesign eller optimalisering av produksjonssekvensen.

Elektrisk utladningsmaskinering (EDM) gir kostnadseffektive blinde hullløsninger for herdede materialer der konvensjonell boring blir uoverkommelig dyr. EDM-hull har utmerket dimensjonskontroll og overflatefinish egenskaper, selv om syklustidene varierer 5-15 ganger lengre enn konvensjonell boring. For applikasjoner som krever færre enn 200 hull i herdede materialer, gir EDM ofte lavere totale kostnader enn spesialiserte boreoperasjoner.

Laserboreteknologi tilbyr rask opprettelse av blinde hull for tynnveggede komponenter og spesialiserte materialer. Innledende utstyrskostnader varierer €150000-€400000, men behandlingstidene per hull kan reduseres til 2-8 sekunder for hull opp til 2 mm diameter. Teknologien fungerer spesielt godt for romfarts- og medisinske applikasjoner der konvensjonell boring skaper uakseptable varmepåvirkede soner eller dimensjonsforvrengninger.

Når du bestiller fra Microns Hub, drar du nytte av direkte produsentforhold som sikrer overlegen kvalitetskontroll og konkurransedyktige priser sammenlignet med markedsplattformer. Vår tekniske ekspertise spenner over konvensjonell boring, EDM og laserbehandlingsteknologier, noe som muliggjør optimalt valg av produksjonsmetode for dine spesifikke krav. Denne omfattende tilnærmingen gjennom våre produksjonstjenester sikrer kostnadseffektive løsninger uavhengig av kompleksiteten i hullkonfigurasjonen.

Kostnadsoptimaliseringsstrategier

Effektiv kostnadsoptimalisering for hullboreoperasjoner krever systematisk evaluering av designkrav, produksjonsvolumer og produksjonsbegrensninger. Designmodifikasjoner kan ofte redusere krav til blinde hull gjennom kreative ingeniørtilnærminger, inkludert delte deldesign, pressede innsatser eller alternative festemetoder som utelukkende bruker gjennomgående hull.

Verktøylevetidsoptimalisering representerer en kritisk mulighet for kostnadsreduksjon, spesielt for applikasjoner med blinde hull. Implementering av optimaliserte skjæreparametere, avanserte verktøybelegg og prediktive verktøyutskiftingsstrategier kan forlenge verktøylevetiden med 40-70 % i utfordrende applikasjoner. Karbidverktøy med TiAlN- eller diamantlignende karbon (DLC)-belegg koster vanligvis 60-80 % mer enn standardverktøy, men kan gi 200-300 % lengre levetid i applikasjoner med blinde hull.

Batchbehandlingsstrategier kan amortisere oppstartskostnadene mer effektivt over produksjonskjøringer. Gruppering av lignende operasjoner med blinde hull muliggjør effektive verktøyendringer, dybdeinnstillingsoptimalisering og kvalitetskontrollstandardisering. Disse tilnærmingene kan redusere oppstartskostnadene per del med 35-50 % for mellomvolumsapplikasjoner samtidig som kvalitetsstandardene opprettholdes.

Automatisert systemintegrering gir langsiktige kostnadsreduksjonsmuligheter for høyvolumsapplikasjoner. Robotisk dellasting, automatisert verktøyveksling og integrerte kvalitetskontrollsystemer kan redusere arbeidskraftkostnadene med €8-€15 per time samtidig som konsistensen og gjennomstrømningshastighetene forbedres. Innledende investeringskrav varierer €50000-€200000 avhengig av automasjonskompleksitet, med typiske tilbakebetalingsperioder på 18-36 måneder for applikasjoner som overstiger 10000 stykker årlig.

Materialavfall og miljøhensyn

Materialutnyttelseseffektiviteten varierer betydelig mellom hullkonfigurasjoner, noe som påvirker både direkte materialkostnader og kostnader til avfallshåndtering. Gjennomgående hull fjerner materiale fullstendig fra arbeidsstykket, og skaper spon som kan resirkuleres effektivt gjennom standard metallgjenvinningsprosesser. Blinde hull skaper lignende sponvolumer, men kan komplisere sponhåndteringen på grunn av hakkbore-sykluser og avbrutte skjæreforhold.

Kjølevæskeforbruk representerer en ofte oversett kostnadsfaktor som favoriserer gjennomgående hullapplikasjoner. Blinde hull krever vanligvis 40-70 % mer kjølevæskevolum på grunn av utvidede syklustider, økte trykkkrav og økte sponspylingsbehov. For anlegg som behandler tusenvis av hull månedlig, kan denne forskjellen legge til €200-€500 til månedlige driftskostnader.

Miljøoverholdelseskostnadene kan variere mellom konfigurasjoner avhengig av materialspesifikasjoner og kjølevæskekrav. Operasjoner med blinde hull i romfartslegeringer eller medisinsk-kvalitetsmaterialer krever ofte spesialiserte avfallshåndteringsprosedyrer som kan legge til €0,15-€0,40 per del til behandlingskostnadene. Gjennomgående hull i tilsvarende materialer krever vanligvis standard avfallsbehandlingsprotokoller med minimal kostnadspåvirkning.

Ofte stilte spørsmål

Hva er den typiske kostnadsforskjellen mellom boring av blinde hull kontra gjennomgående hull?

Gjennomgående hull koster vanligvis 20-30 % mindre enn blinde hull på grunn av reduserte syklustider, standard verktøykrav og forenklede kvalitetskontrollprosedyrer. Den nøyaktige forskjellen varierer basert på materialspesifikasjoner, hullgeometri og produksjonsvolum, med kostnadsforskjeller som varierer fra 15 % for aluminiumlegeringer til 45 % for herdet stål over 45 HRC.

Hvorfor krever blinde hull dyrere verktøy enn gjennomgående hull?

Blinde hull nødvendiggjør spesialiserte borgeometrier, forbedrede sponevakueringsfunksjoner og presise dybdekontrollmuligheter. Standard spiralbor koster €15-€45 for vanlige diametre, mens applikasjoner med blinde hull krever spesialiserte verktøy som koster €25-€75 for tilsvarende størrelser. Dype blinde hull (L/D-forhold som overstiger 5:1) kan kreve kanonbor eller tilpassede geometrier som koster €100-€300 per verktøy.

Hvordan påvirker materialhardhet kostnadsforskjellen mellom hulltyper?

Materialhardhet forsterker kostnadsforskjeller mellom blinde og gjennomgående hullkonfigurasjoner betydelig. For aluminiumlegeringer forblir kostnadsforskjellen vanligvis under 25 %. Herdet stål over 45 HRC kan imidlertid utvise kostnadsforskjeller på 60-80 % på grunn av redusert verktøylevetid, spesialiserte skjæreparametere og utvidede syklustider som kreves for vellykket fullføring av blinde hull.

Hvilke kvalitetskontrollutfordringer øker inspeksjonskostnadene for blinde hull?

Blinde hull krever spesialisert måleutstyr, inkludert dybdemikrometer, CMM-systemer med passende prober eller optiske målesystemer. Inspektjonstidene øker fra 15-30 sekunder per gjennomgående hull til 60-120 sekunder per blindt hull, og legger til €0,50-€1,20 til kvalitetskontrollkostnadene per del, avhengig av toleransekrav og målekompleksitet.

Når bør produsenter vurdere alternativer til konvensjonell boring av blinde hull?

Alternative produksjonsmetoder blir kostnadseffektive når borekostnadene for blinde hull overstiger 40-50 % av de totale produksjonskostnadene for deler. EDM gir økonomiske løsninger for færre enn 200 hull i herdede materialer, mens laserboring tilbyr rask behandling for tynnveggede komponenter. Designmodifikasjoner for å eliminere blinde hull gjennom delte deldesign eller pressede innsatser gir ofte de mest kostnadseffektive løsningene.

Hvordan påvirker produksjonsvolumet det økonomiske valget mellom hullkonfigurasjoner?

Lavvolumsproduksjon (under 100 stykker) favoriserer gjennomgående hull på grunn av oppstartskostnadsfordeler på €150-€300 per operasjon. Mellomstore volumer (500-5000 stykker) representerer krysspunktet der spesialiserte verktøy for blinde hull blir økonomisk berettiget. Høyvolumsapplikasjoner (over 10 000 stykker) muliggjør avansert automatisering som opprettholder kostnadsfordeler for gjennomgående hull gjennom overlegen syklustidseffektivitet.

Hvilke avanserte teknologier kan redusere borekostnadene for blinde hull?

Kjølevæskesystemer gjennom spindelen kan redusere syklustidene for blinde hull med 25-40 %, men krever en innledende investering på €8000-€15000. Vibrasjonsdempingssystemer muliggjør vellykket fullføring av dype blinde hull for €5000-€12000 ekstra verktøykostnader. Høyhastighetsspindler gir 8-15 % syklustidsforbedringer for blinde hull sammenlignet med 15-25 % forbedringer for gjennomgående hull, noe som gjør teknologien mer fordelaktig for gjennomgående hullapplikasjoner.
