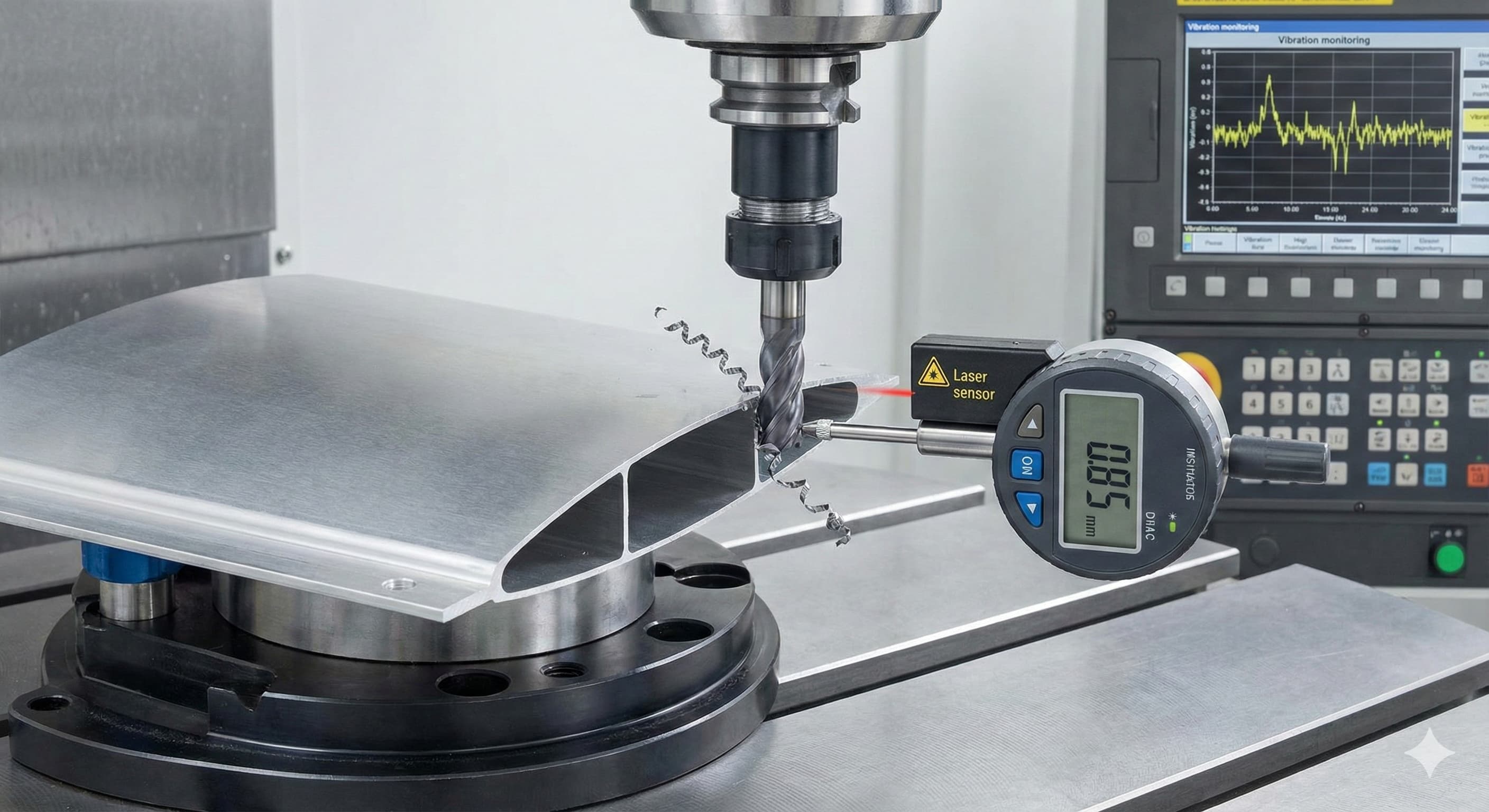

Styvhet i CNC-delar: Hur väggtjocklek påverkar bearbetningsvibrationer

Bearbetningsvibrationer representerar en av de mest kritiska faktorerna som begränsar dimensionsnoggrannhet och ytkvalitet i modern CNC-tillverkning. Väggtjocklek korrelerar direkt med delstyvhet, vilket gör det till en grundläggande designparameter som avgör om en komponent kan bearbetas inom specificerade toleranser eller blir en källa till kostsam omarbetning och produktionsförseningar.

Viktiga slutsatser:

• Väggtjocklek under 1,5 mm ökar vibrationsamplituden avsevärt, vilket kräver specialiserad fixturering och reducerade skärparametrar
• Optimala förhållanden mellan vägg och spännvidd på 1:8 till 1:12 ger den bästa balansen mellan materialeffektivitet och bearbetningsstabilitet
• Dynamisk styvhetsanalys kan förutsäga vibrationsbenägna geometrier före bearbetning, vilket förhindrar kvalitetsproblem
• Strategiska ribbningsmönster kan öka den effektiva styvheten med 300-400 % samtidigt som de tillför minimal materialkostnad

Förstå förhållandet mellan styvhet och vibrationer

Den grundläggande fysiken som styr CNC-bearbetningsvibrationer härrör från den dynamiska interaktionen mellan skärkrafter och arbetsstyckets styvhet. När ett skärverktyg ingriper i material genererar det periodiska krafter som varierar med spindelhastighet, matningshastighet och skärdjup. Dessa krafter skapar nedböjningar i både verktyget och arbetsstycket, där storleken på nedböjningen är omvänt proportionell mot systemets styvhet.

För tunnväggiga komponenter blir arbetsstycket den begränsande faktorn i systemets totala styvhet. Förhållandet följer grundläggande balkteori, där nedböjningen ökar proportionellt mot kuben av den ostödda längden och omvänt mot kuben av väggtjockleken. Detta kubiska förhållande förklarar varför till synes små minskningar av väggtjockleken dramatiskt kan öka vibrationsproblemen.

Materialegenskaper spelar en avgörande roll i denna dynamik. Aluminium 6061-T6, med sin elasticitetsmodul på 68,9 GPa, uppvisar olika vibrationsegenskaper jämfört med stålkvaliteter som AISI 4140 (200 GPa modul). Materialen med högre modul ger i sig bättre vibrationsmotstånd, men designoptimering förblir kritisk oavsett materialval.

Kritiska tröskelvärden för väggtjocklek

Genom omfattande produktionserfarenhet på Microns Hub har vi identifierat specifika tröskelvärden för väggtjocklek där bearbetningsbeteendet förändras dramatiskt. Dessa tröskelvärden varierar beroende på material men följer förutsägbara mönster som möjliggör proaktiv tillverkningsplanering.

För aluminiumlegeringar inträffar det kritiska tröskelvärdet vid ungefär 1,2 mm väggtjocklek. Under denna punkt ökar vibrationsamplituden exponentiellt, särskilt i funktioner med ostödda längder som överstiger 15 mm. Vibrationsfrekvensen matchar vanligtvis verktygets passeringsfrekvens, vilket skapar resonansförhållanden som förstärker ytjämnhet och dimensionsvariation.

Stålkomponenter uppvisar ett annat beteende på grund av deras högre densitet och modul. Det kritiska tröskelvärdet för kolstål inträffar runt 0,8 mm, medan rostfria kvaliteter som 316L kan bibehålla rimlig stabilitet ner till 0,6 mm på grund av deras kallbearbetningsegenskaper som ger ytterligare dämpning.

Titanlegeringar presenterar unika utmaningar, med kritiska tröskelvärden runt 1,5 mm på grund av deras kombination av låg värmeledningsförmåga och hög hållfasthet. Värmeutvecklingen från bearbetning av tunna titanväggar kan orsaka termisk distorsion som förvärrar vibrationsproblem, vilket skapar ett särskilt utmanande tillverkningsscenario.

Geometriska designstrategier för vibrationskontroll

Effektiv vibrationskontroll börjar i designfasen, där geometriska modifieringar dramatiskt kan förbättra bearbetningsstabiliteten utan att öka materialkostnaderna avsevärt. Nyckelprincipen innebär att maximera det andra yttröghetsmomentet samtidigt som funktionella krav bibehålls.

Ribbning representerar den mest effektiva strategin för att förbättra tunnväggig styvhet. Längsgående ribbor med en höjd som är 2-3 gånger väggtjockleken kan öka den effektiva styvheten med 300-400 %. Det optimala ribbavståndet varierar från 20-40 mm, beroende på de övergripande funktionsdimensionerna och kraven på bearbetningsåtkomst.

Tvärsnittsformsoptimering ger ett annat kraftfullt tillvägagångssätt. Att konvertera rektangulära tunna väggar till T-sektioner eller L-sektioner kan fördubbla styvheten samtidigt som minimalt material tillförs. Detta tillvägagångssätt fungerar särskilt bra för plåtbearbetningstjänster där formade funktioner kan integreras i tillverkningsprocessen.

Böjda geometrier ger i sig bättre vibrationsmotstånd än raka väggar på grund av deras skal-liknande beteende. En liten krökning med radie lika med 10-15 gånger väggtjockleken kan förbättra styvheten avsevärt samtidigt som designavsikten bibehålls. Denna princip gäller särskilt för flyg- och fordonskomponenter där viktoptimering driver tunnväggiga konstruktioner.

För högprecisionsresultat,Få din anpassade offert levererad inom 24 timmar från Microns Hub.

Optimering av bearbetningsparametrar

När geometrisk optimering når sina gränser blir justering av bearbetningsparametrar avgörande för framgångsrik tunnväggig produktion. Förhållandet mellan skärparametrar och vibrationer är komplext och kräver ett systematiskt tillvägagångssätt som samtidigt beaktar verktygsval, skärförhållanden och strategier för arbetsstyckeshållning.

Val av spindelhastighet kräver noggrant övervägande av både verktygsdynamik och arbetsstyckets egenfrekvens. För tunnväggiga funktioner blir arbetsstyckets egenfrekvens ofta den begränsande faktorn. En allmän riktlinje innebär att bibehålla spindelhastigheter minst 20 % över eller under den beräknade arbetsstyckets egenfrekvens för att undvika resonansförhållanden.

Matningshastighetsoptimering följer olika regler för tunnväggig bearbetning. Högre matningshastigheter kan faktiskt förbättra stabiliteten genom att minska tiden som spenderas i instabila skärzoner, men detta måste balanseras mot ökade skärkrafter som kan böja tunna sektioner. Det optimala tillvägagångssättet innebär ofta variabla matningshastigheter som minskar när verktyget närmar sig kritiska tunnväggiga områden.

Axiellt skärdjup blir särskilt kritiskt för tunna väggar. Grunda passeringar på 0,1-0,3 mm är ofta nödvändiga, även om detta ökar bearbetningstiden avsevärt. Avvägningen mellan produktivitet och kvalitet kräver noggrann ekonomisk analys, men kostnaden för omarbetning motiverar vanligtvis konservativa tillvägagångssätt.

Avancerade fixturerings- och stödsystem

Strategin för arbetsstyckeshållning blir avgörande vid bearbetning av tunnväggiga komponenter, vilket ofta kräver anpassade fixturer som ger stöd utan att störa skärningsoperationerna. Den grundläggande utmaningen innebär att tillhandahålla tillräcklig klämkraft samtidigt som distorsion av den tunnväggiga geometrin undviks.

Vakuumfixtureringssystem fungerar exceptionellt bra för tunnväggiga komponenter och ger distribuerat stöd som minimerar distorsion. Moderna vakuumsystem kan generera hållkrafter på 0,1 MPa över hela ytan, vilket ger utmärkt stabilitet utan punktbelastning som kan orsaka lokal deformation.

Magnetiska chuckar erbjuder fördelar för tunnväggiga delar av järn, särskilt i kombination med polförlängningar som fördelar magnetisk kraft. Nyckeln är att använda magnetiska chuckar med fin pol med polavstånd på 3-5 mm för att ge jämnt stöd över tunna sektioner.

Anpassade mjuka käftkonstruktioner representerar det mest mångsidiga tillvägagångssättet för tunnväggig fixturering. Mjuka käftar av aluminium eller plast kan bearbetas för att matcha delkonturerna exakt, vilket ger stöd exakt där det behövs. Det mjuka käftmaterialet förhindrar märkning samtidigt som klämkrafterna fördelas över större områden.

Förbrukningsbara stödstrukturer, bearbetade av samma material som delen, ger internt stöd under bearbetningsoperationer. Dessa stöd är utformade med lossbrytningsfunktioner som möjliggör borttagning efter slutförd bearbetning. Även om detta tillvägagångssätt ökar materialkostnaderna möjliggör det bearbetning av annars omöjliga geometrier.

Materialval och överväganden om värmebehandling

Materialval påverkar avsevärt framgången för tunnväggig bearbetning, där vissa legeringar ger i sig bättre vibrationsmotstånd och bearbetningsegenskaper. Att förstå dessa skillnader möjliggör designoptimering från materialspecifikationsstadiet.

Aluminium 6061-T6 representerar en utmärkt balans mellan bearbetbarhet och hållfasthet för tunnväggiga applikationer. Dess relativt låga hållfasthet (sträckgräns 276 MPa) minskar skärkrafterna samtidigt som den ger adekvat strukturell prestanda för många applikationer. T6-tempereringen ger god dimensionsstabilitet under bearbetning.

För högre hållfasthetskrav erbjuder aluminium 7075-T6 överlägsna mekaniska egenskaper men presenterar bearbetningsutmaningar. Dess högre hållfasthet (sträckgräns 503 MPa) ökar skärkrafterna, medan dess tendens till kallbearbetning kräver noggrant parameterurval. Materialet fungerar bra för tunna väggar när korrekta tekniker används.

Stålval för tunna väggar gynnar ofta lägre kolkvaliteter för bearbetbarhet. AISI 1018 ger utmärkt bearbetbarhet med minimal kallbearbetning, vilket gör det idealiskt för tunnväggiga prototyper. För produktionsapplikationer som kräver högre hållfasthet erbjuder AISI 4140 förhärdat till 28-32 HRC god bearbetbarhet samtidigt som det ger betydande hållfasthetsförbättringar.

Rostfria stål tunna väggar drar nytta av kvaliteter som 303 eller 416 som inkluderar svaveltillsatser för förbättrad bearbetbarhet. Dessa kvaliteter bearbetas lättare än 316L samtidigt som de ger korrosionsbeständighet som är tillräcklig för många applikationer. De förbättrade spånbrytningskarakteristikerna minskar risken för spånlindning som kan skada tunna väggar.

Verktygsval och geometrioptimering

Verktygsval för tunnväggig bearbetning kräver att skärprestanda balanseras med dynamisk stabilitet. Kortare, mer styva verktyg ger generellt bättre resultat, men åtkomstkraven begränsar ofta verktygsgeometrialternativen. Att förstå avvägningarna möjliggör optimalt verktygsval inom geometriska begränsningar.

Fräsgeometri spelar en avgörande roll för tunnväggig framgång. Variabla helixvinklar hjälper till att bryta upp harmoniska vibrationer, medan ojämnt avstånd minskar tendensen till skrammel. Tre-flöjtskonstruktioner fungerar ofta bättre än fyra-flöjts för tunna väggar, vilket ger bra ytfinish samtidigt som skärkrafterna per tand minskas.

Skäreggspreparation blir kritisk för tunnväggiga applikationer. Vassa kanter minimerar skärkrafterna men kan ge otillräcklig verktygslivslängd. En liten eggradie på 2-5 mikrometer ger ofta den optimala balansen mellan skärkraft och verktygslängd. Denna förberedelse fungerar särskilt bra med höghastighetsbearbetningsmetoder som minimerar termiska effekter.

Förhållandet mellan verktygslängd och diameter bör förbli under 4:1 när det är möjligt för tunnväggiga applikationer. Längre verktyg förstärker vibrationsproblem genom sin minskade styvhet. När längre verktyg är oundvikliga blir reducerade skärparametrar och specialiserade verktygshållare med vibrationsdämpning nödvändiga.

Beläggningsval påverkar både verktygslivslängd och skärprestanda. TiAlN-beläggningar fungerar bra för tunna stålväggar och ger både slitstyrka och termiska barriäregenskaper. För aluminium ger obelagda eller diamantliknande kolbelagda (DLC) verktyg ofta bättre prestanda genom att minska uppbyggd eggbildning.

Kvalitetskontroll och mätstrategier

Att mäta tunnväggiga komponenter presenterar unika utmaningar på grund av deras flexibilitet och känslighet för mätkrafter. Traditionell kontaktmätning kan böja tunna väggar, vilket leder till falska avläsningar som inte representerar faktiska deldimensioner under driftsförhållanden.

Icke-kontaktmätsystem ger idealiska lösningar för tunnväggig inspektion. Laserskanning och optiska koordinatmätmaskiner (CMM) kan fånga komplett delgeometri utan att applicera mätkrafter. Dessa system möjliggör fullständig inspektion av komplexa tunnväggiga geometrier som skulle vara omöjliga att mäta med traditionella metoder.

När kontaktmätning blir nödvändig är noggrant övervägande av mätkraften väsentligt. Moderna CMM:er tillåter justering av mätkraften ner till 0,1 N, vilket minimerar nedböjningen samtidigt som mätnoggrannheten bibehålls. Stödverktyg kan krävas för att förhindra nedböjning under mätning.

Ytjämnhetsmätning på tunna väggar kräver specialiserade tekniker på grund av stiftkraftskänsligheten. Icke-kontakt optiska profilometrar ger utmärkt ytfinishmätning utan mekanisk kontakt. Dessa system kan mäta ytjämnhetsvärden ner till Ra 0,01 mikrometer samtidigt som de ger fullständig information om yttopografi.

När du beställer från Microns Hub drar du nytta av direkta tillverkarrelationer som säkerställer överlägsen kvalitetskontroll och konkurrenskraftiga priser jämfört med marknadsplattformar. Våra avancerade metrologiska möjligheter och tekniska expertis innebär att varje tunnväggig komponent får den precisionsmätning och kvalitetsverifiering den kräver för kritiska applikationer.

Ekonomiska överväganden och kostnadsoptimering

Tunnväggig bearbetning ökar vanligtvis tillverkningskostnaderna på grund av reducerade skärparametrar, specialiserade verktyg och ökad inställningskomplexitet. Att förstå dessa kostnadsdrivare möjliggör bättre designbeslut och korrekt projektbudgetering från den inledande designfasen.

Bearbetningstiden ökar avsevärt för tunnväggiga funktioner, vilket ofta kräver 2-3 gånger längre tid än motsvarande tjockväggiga komponenter. Denna ökning härrör från reducerade skärparametrar, ytterligare inställningskrav och mer frekventa verktygsbyten på grund av de krävande skärförhållandena.

Verktygskostnaderna ökar också för tunnväggiga applikationer. Specialiserade pinnfräsar med optimerad geometri kräver premiumpriser, medan kortare verktygslivslängd i krävande applikationer ökar verktygskostnaderna per del. Anpassade fixtureringskrav lägger till ytterligare verktygskostnader som måste amorteras över produktionskvantiteter.

Kvalitetskostnader presenterar betydande överväganden för tunnväggig tillverkning. Den ökade risken för dimensionsvariation och ytfinishproblem kan driva upp skrothastigheten utan ordentlig processkontroll. Investeringar i rätt utrustning, verktyg och processutveckling ger vanligtvis positiv avkastning genom minskade skrot- och omarbetningskostnader.

Integration med tillverkningsprocesser

Tunnväggiga komponenter kräver ofta integration med andra tillverkningsprocesser för att uppnå optimala resultat. Att förstå hur CNC-bearbetning samverkar med kompletterande processer möjliggör omfattande tillverkningslösningar som optimerar både prestanda och kostnad.

Additiv tillverkning ger utmärkta möjligheter för tunnväggig komponentproduktion, särskilt för komplexa geometrier som skulle vara svåra att fixera för bearbetning.Våra tillverkningstjänster inkluderar hybridmetoder där 3D-utskrift skapar nära-nettoformer som är slutbearbetade för kritiska ytor och funktioner.

Kemisk etsning erbjuder precision tunnväggiga möjligheter för specifika applikationer, särskilt inom elektronik och flyg. Processen kan uppnå väggtjocklek ner till 0,025 mm med utmärkt dimensionskontroll, även om materialalternativen är begränsade jämfört med bearbetning.

Investeringsgjutning ger en annan väg för tunnväggig produktion, särskilt för komplexa geometrier i högtemperaturlegeringar. Gjutna tunna väggar kan slutbearbetas för kritiska funktioner samtidigt som den geometriska komplexiteten bibehålls som skulle vara utmanande att uppnå enbart genom bearbetning.

Elektroformning representerar en specialiserad process för att producera extremt tunnväggiga komponenter, särskilt i ädelmetaller eller speciallegeringar. Även om det inte är direkt relaterat till bearbetning hjälper det att förstå dessa alternativa processer att avgöra det mest kostnadseffektiva tillvägagångssättet för specifika applikationer.

Framtida teknologier och avancerade tekniker

Framväxande teknologier fortsätter att utöka möjligheterna för tunnväggig bearbetning, med flera utvecklingar som visar särskilt löfte om att förbättra både kapacitet och ekonomi. Dessa framsteg representerar den framtida inriktningen för precisionsbearbetning för utmanande geometrier.

Ultraljudsassisterad bearbetning visar betydande löfte för tunnväggiga applikationer. Den högfrekventa vibrationen som appliceras på skärverktyget minskar skärkrafterna samtidigt som ytfinishen förbättras. Tidiga resultat indikerar kraftreduktioner på 30-50 % för tunnväggig aluminiumbearbetning, vilket möjliggör tunnare väggar och bättre ytkvalitet.

Kryogena kylsystem ger en annan väg för tunnväggig förbättring. Genom att minska skärtemperaturerna minimerar dessa system termisk distorsion samtidigt som verktygslivslängden förlängs. Tillvägagångssättet fungerar särskilt bra för tunna titan- och rostfria stålväggar där termiska effekter presenterar betydande utmaningar.

Adaptiva styrsystem representerar framtiden för tunnväggig bearbetningsoptimering. Dessa system övervakar skärkrafter, vibrationer och spindeleffekt i realtid och justerar automatiskt skärparametrarna för att upprätthålla optimala förhållanden. Sådana system kan förhindra uppkomsten av skrammel samtidigt som materialborttagningshastigheterna maximeras inom stabilitetsgränserna.

Maskininlärningsapplikationer börjar påverka tunnväggig tillverkning genom prediktiv modellering av vibrationsbeteende. Dessa system kan analysera delgeometri och förutsäga optimala skärparametrar innan bearbetningen börjar, vilket minskar inställningstiden och förbättrar kvaliteten på den första delen.

Fallstudier och praktiska tillämpningar

Verkliga tillämpningar av tunnväggig bearbetning visar den praktiska implementeringen av de principer som diskuteras i denna guide. Dessa exempel ger insikt i framgångsrika strategier och vanliga fallgropar som uppstår i produktionsmiljöer.

Strukturella komponenter för flyg och rymd kräver ofta tunna väggar för viktoptimering samtidigt som strukturell integritet bibehålls. Ett nyligen genomfört projekt involverade bearbetning av aluminium 7075-T6 ribbor med 0,8 mm väggtjocklek och 150 mm ostödd längd. Framgång krävde anpassad vakuumfixturering, specialiserade 3-flöjts pinnfräsar med 15-graders helixvinklar och skärparametrar reducerade till 40 % av standardvärdena.

Tillverkning av medicintekniska produkter presenterar särskilt krävande tunnväggiga krav på grund av biokompatibilitet och precisionskrav. Titankomponenter Ti-6Al-4V med 0,5 mm väggar kräver specialiserade metoder inklusive flodkylvätska, extremt vassa verktyg och klättringsfräsningstekniker. Kombinationen av materialegenskaper och geometriska krav gör dessa till de mest utmanande tunnväggiga applikationerna.

Elektronikkapslingar representerar tunnväggiga applikationer med hög volym där kostnadsoptimering blir kritisk. Aluminium 6061-T6 kapslingar med 1,2 mm väggar drar nytta av optimerade verktygsbanor som minimerar luftskärning samtidigt som konsekventa ingreppsvinklar bibehålls. Nyckeln till ekonomisk framgång innebär att balansera cykeltiden med verktygslivslängden genom noggrann parameteroptimering.

Fordonsapplikationer involverar ofta tunnväggiga funktioner integrerade i större komponenter. Motorkomponenter med tunnväggiga kylkanaler kräver specialiserade metoder som stöder tunna sektioner under bearbetning samtidigt som de ger åtkomst för skärverktyg. Framgång kräver nära samarbete mellan design- och tillverkningsteam för att optimera både funktionalitet och tillverkbarhet.

Vanliga frågor

Vad är den minsta väggtjockleken som kan uppnås genom CNC-bearbetning?

Den minsta väggtjockleken som kan uppnås beror på material, geometri och kvalitetskrav. Generellt är aluminiumväggar ner till 0,3 mm möjliga med specialiserade tekniker, medan stål kan bearbetas till 0,2 mm minsta tjocklek. Praktiska överväganden begränsar dock vanligtvis produktionsdelar till 0,8-1,0 mm minsta tjocklek för konsekvent kvalitet och rimlig ekonomi.

Hur påverkar väggtjockleken bearbetningstiden och kostnaderna?

Att minska väggtjockleken under 2 mm ökar vanligtvis bearbetningstiden med 50-200 % på grund av reducerade skärparametrar och ytterligare inställningskrav. Kostnaderna ökar proportionellt, med mycket tunna väggar (<1 mm) som ofta kostar 3-4 gånger mer att bearbeta än vanliga tjocka väggar. Anpassad fixturering och specialiserade verktyg lägger till ytterligare kostnadsfaktorer.

Vilka skärparametrar bör användas för tunnväggig aluminiumbearbetning?

För aluminiumväggar under 1,5 mm tjocklek, minska spindelhastigheterna med 20-30 % från standardparametrar, begränsa axiellt skärdjup till 0,1-0,2 mm och använd matningshastigheter på 300-800 mm/min beroende på väggtjocklek. Tre-flöjts pinnfräsar med vassa kanter och positiva släppningsvinklar ger vanligtvis optimala resultat. Klättringsfräsning är starkt att föredra för att minimera nedböjningskrafterna.

Hur kan jag förhindra vibrationer vid bearbetning av tunna väggar?

Vibrationsförebyggande kräver ett systematiskt tillvägagångssätt: optimera deldesignen med ribbor eller böjda sektioner där det är möjligt, använd kortare och mer styva skärverktyg, använd korrekt arbetsstyckeshållning med distribuerat stöd, minska skärparametrarna för att upprätthålla stabilitet och undvik spindelhastigheter nära arbetsstyckets egenfrekvenser. Vakuum- eller magnetisk fixturering ger ofta överlägsna resultat jämfört med mekanisk fastspänning.

Vilka mättekniker fungerar bäst för tunnväggig inspektion?

Icke-kontaktmätsystem som laserskannrar eller optiska CMM:er ger idealiska inspektionslösningar för tunna väggar, vilket eliminerar mätkraften som kan böja delar. När kontaktmätning är nödvändig, minska sondkraften till 0,1 N minimum och använd stödverktyg för att förhindra nedböjning. Ytfinishmätning kräver optiska metoder utan kontakt för att undvika stiftinducerad nedböjning.

Vilka material bearbetas bäst för tunnväggiga applikationer?

Aluminium 6061-T6 ger utmärkt tunnväggig bearbetbarhet på grund av dess goda förhållande mellan hållfasthet och vikt och gynnsamma skäregenskaper. För högre hållfasthetskrav fungerar 7075-T6 bra med korrekta tekniker. Bland stål erbjuder lågkolhaltiga kvaliteter som 1018 överlägsen bearbetbarhet, medan 303 rostfritt ger bra resultat för korrosionsbeständighetsapplikationer. Undvik material som är benägna att kallbearbeta för mycket tunna väggar.

Är det mer ekonomiskt att bearbeta tunna väggar eller använda alternativa tillverkningsprocesser?

Det ekonomiska beslutet beror på delkomplexitet, produktionsvolym och precisionskrav. För enkla geometrier och höga volymer kan processer som kemisk etsning eller formning vara mer ekonomiska. För komplexa 3D-geometrier som kräver snäva toleranser ger CNC-bearbetning ofta den bästa lösningen trots högre kostnader.Mikrobearbetningsmetoder kan optimera både kapacitet och ekonomi för specifika applikationer.
