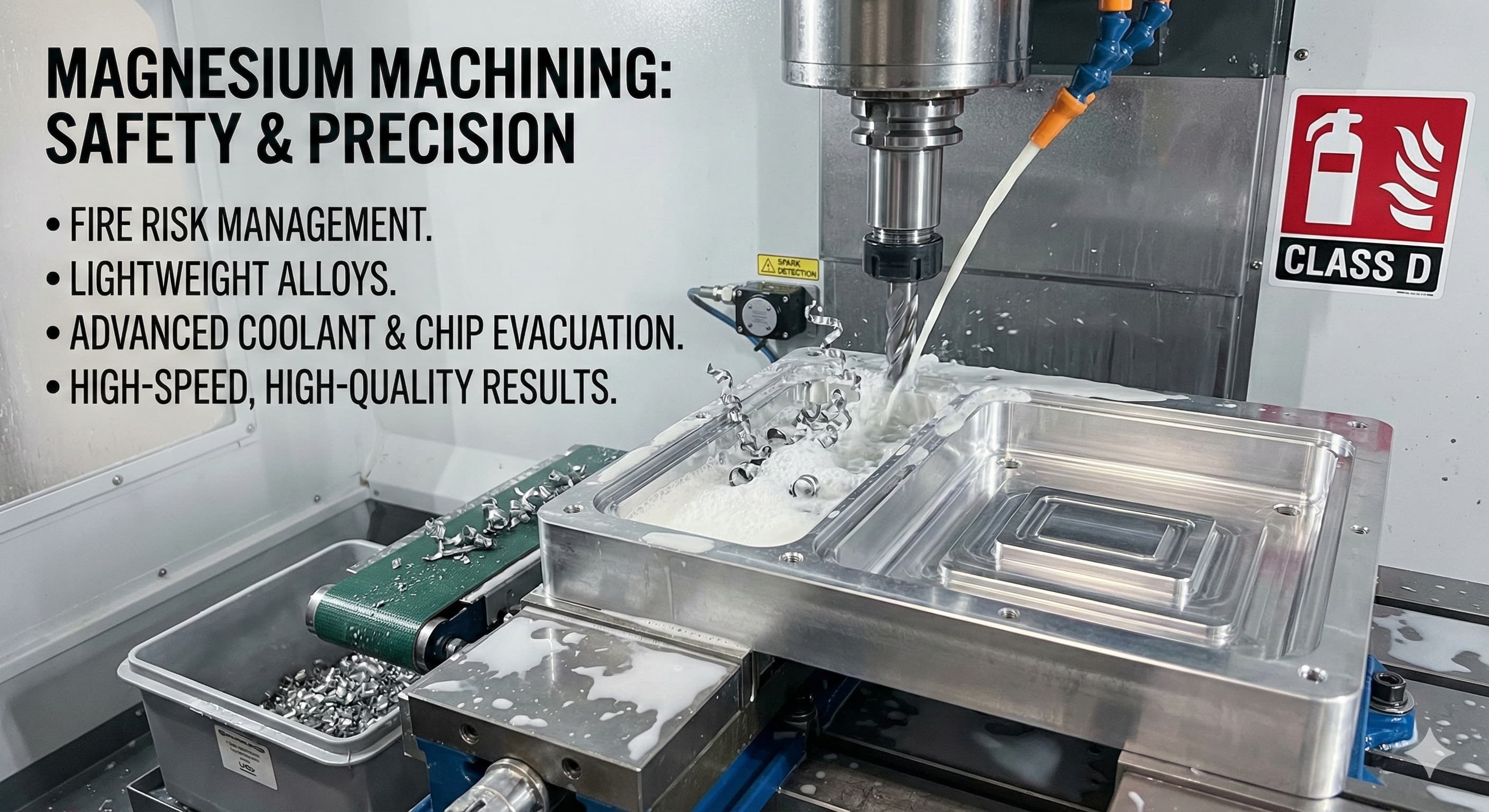

CNC-bearbetning av magnesium: Säkerhetsprotokoll och designfördelar

Magnesium innebär unika utmaningar vid CNC-bearbetning som kräver specialiserade säkerhetsprotokoll och teknisk expertis. Trots att det är den lättaste konstruktionsmetallen med exceptionella förhållanden mellan styrka och vikt, avskräcker magnesiums reaktiva natur och specifika bearbetningskrav ofta tillverkare från att utnyttja dess betydande designfördelar.

Viktiga punkter:

• Magnesiumlegeringar som AZ31B och AZ91D erbjuder 35 % viktminskning jämfört med aluminium 6061-T6 samtidigt som de bibehåller jämförbara styrkeegenskaper
• Brandförebyggande kräver kontinuerligt kylmedelsflöde, system för borttransport av spån och bearbetning i inert atmosfär för komplexa geometrier
• Korrekt val av verktyg och skärparametrar kan uppnå ytfinhet på Ra 0,8 μm med toleranser på ±0,025 mm
• Kostnadsfördelar uppstår vid högvolymproduktion trots högre råmaterialkostnader på grund av utmärkt bearbetbarhet och minskade cykeltider

Förstå magnesiumlegeringars egenskaper för CNC-applikationer

Magnesiumlegeringar uppvisar anmärkningsvärda bearbetningsegenskaper som överträffar de flesta konstruktionsmaterial när korrekta protokoll följs. Den hexagonala, tätt packade kristallstrukturen hos magnesium möjliggör ren spånbildning och minskade skärkrafter jämfört med alternativ av aluminium eller stål.

AZ31B magnesiumlegering, som innehåller 3 % aluminium och 1 % zink, ger en draghållfasthet på 290 MPa med en densitet på endast 1,78 g/cm³. Detta översätts till ett specifikt styrkeförhållande som överstiger aluminium 6061-T6 med cirka 15 %. För flyg- och fordonsapplikationer där viktminskning direkt påverkar prestanda och effektivitet blir denna fördel kommersiellt betydande.

Den överlägsna bearbetbarheten hos magnesium härrör från dess låga skärkrafter och utmärkta värmeledningsförmåga. Skärkrafterna är vanligtvis 30-40 % lägre än motsvarande aluminiumoperationer, vilket minskar verktygsslitage och möjliggör högre matningshastigheter. Denna egenskap möjliggör aggressiva bearbetningsparametrar samtidigt som dimensionsnoggrannheten bibehålls.

Materialval för specifika applikationer

AZ91D representerar den vanligaste bearbetade magnesiumlegeringen i formgjuten form, vilket ger förbättrad korrosionsbeständighet genom högre aluminiuminnehåll (9 %). Smidda legeringar som AZ31B ger dock överlägsna mekaniska egenskaper för strukturella applikationer som kräver exakta kantbehandlingar och komplexa geometrier.

ZK60A-legering, som innehåller tillsatser av zink och zirkonium, uppnår draghållfasthet som närmar sig 365 MPa i T5-tillstånd. Denna höghållfasta variant är lämplig för applikationer där maximal viktminskning måste balanseras mot strukturella krav. Tillsatsen av zirkonium förfinar kornstrukturen, vilket förbättrar både styrkan och bearbetningsegenskaperna.

Kritiska säkerhetsprotokoll för magnesiumbearbetning

Brandförebyggande är fortfarande det viktigaste säkerhetsproblemet vid bearbetning av magnesiumlegeringar. Magnesiumspån antänds vid cirka 650 °C och skapar intensiva bränder som inte kan släckas med vatten eller vanliga CO₂-system. Korrekta säkerhetsprotokoll måste ta itu med spånhantering, kylsystem och nödåtgärder.

Spånhantering och system för borttransport

Kontinuerlig borttransport av spån förhindrar ansamling av fina partiklar som utgör den högsta brandrisken. Spån ska omedelbart avlägsnas från skärzonen med hjälp av flödeskylmedel eller dedikerade vakuumsystem med lämplig filtrering. Våta spånuppsamlingssystem som använder vattenblandbara kylmedel håller spåntemperaturerna under antändningströskeln samtidigt som de förhindrar uppbyggnad av statisk elektricitet.

För högvolymproduktion minimerar automatiserade spåntransportörer med slutna konstruktioner operatörens exponering samtidigt som de säkerställer konsekventa borttagningshastigheter. Dessa system måste innehålla gnistdetektering och undertryckningsfunktioner, som automatiskt stoppar bearbetningsoperationer när onormala förhållanden upptäcks.

Förvaring av magnesiumspån kräver förseglade, fuktkontrollerade behållare för att förhindra vätgasgenerering. Spån bör aldrig överskrida 48 timmars lagringstid utan korrekt behandling eller bortskaffande via certifierade återvinningskanaler.

Val och applicering av kylmedel

Syntetiska kylmedel som är speciellt formulerade för magnesiumbearbetning ger optimal värmeavledning samtidigt som de bibehåller kemisk stabilitet. Dessa kylmedel innehåller vanligtvis korrosionsinhibitorer och biocider för att förhindra nedbrytning som kan äventyra säkerheten eller delkvaliteten.

Kylmedelsflödeshastigheterna måste överstiga 40 liter per minut för grovbearbetning för att säkerställa tillräcklig värmeavlägsning och spånspolning. Flera kylmedelsmunstycken placerade strategiskt runt skärzonen ger enhetlig täckning samtidigt som de bibehåller synligheten för operatörens övervakning.

För högprecisionsresultat,Skicka in ditt projekt för en offert inom 24 timmar från Microns Hub.

Bearbetning i inert atmosfär

Komplexa geometrier som kräver djup hålborrning eller slutna skäroperationer drar nytta av bearbetning i inert atmosfär med hjälp av argon- eller kvävemiljöer. Detta tillvägagångssätt eliminerar syre som stöder förbränning samtidigt som det möjliggör torra bearbetningstekniker som ger överlägsna ytfinheter.

System för inert atmosfär kräver exakt gasflödeskontroll och kontinuerlig övervakning för att upprätthålla syrenivåerna under 2 % i hela bearbetningshöljet. Även om de initiala installationskostnaderna är betydande, möjliggör tekniken bearbetning av tunnväggiga komponenter och intrikata funktioner som skulle vara omöjliga med konventionella flödeskylmedelsmetoder.

Optimala verktyg och skärparametrar

Verktygsval för magnesiumbearbetning prioriterar skarpa skäreggar, positiva spånvinklar och effektiv spånborttransport. Obelagda hårdmetallverktyg med polerade ytor presterar vanligtvis bättre än belagda alternativ på grund av magnesiums låga skärkrafter och utmärkta värmeavledningsegenskaper.

Specifikationer och geometri för pinnfräsar

Tvåskäriga pinnfräsar med 30° helixvinklar ger optimal spånborttransport samtidigt som de minimerar värmeuppbyggnad. Skäreggspreparering bör inkludera lätt bryning (0,005-0,010 mm radie) för att förhindra mikroflisning samtidigt som skärpan bibehålls. Större kärndiametrar förbättrar verktygets styvhet för applikationer med hög matning.

För efterbehandlingsoperationer minskar fyrskäriga pinnfräsar med variabla stigningskonstruktioner vibrationer samtidigt som de uppnår ytfinheter på Ra 0,4 μm. Verktygets kast får inte överstiga 0,005 mm TIR för att bibehålla ytkvaliteten och förhindra för tidigt verktygsslitage.

Svarvningsoperationer och val av skär

Svarvningsoperationer på magnesium drar nytta av positiva spånskär med skarpa skäreggar. CCMT- eller DCMT-geometrier med 0,4 mm nosradier ger utmärkta ytfinheter samtidigt som de bibehåller dimensionsstabilitet. Skärkvaliteter bör prioritera seghet framför slitstyrka på grund av de relativt låga skärtemperaturerna som genereras.

Spindelhastigheter kan nå 3000-5000 RPM för arbetsstycken med liten diameter utan vibrationsproblem. Matningshastigheter på 0,3-0,5 mm/varv är möjliga med korrekt inställning, vilket resulterar i cykeltider som är betydligt kortare än jämförbara aluminiumoperationer.

Designfördelar och tekniska fördelar

Magnesiums unika egenskaper möjliggör designmöjligheter som är opraktiska eller omöjliga med konventionella material. Kombinationen av låg densitet, utmärkta dämpningsegenskaper och överlägsen bearbetbarhet öppnar möjligheter för innovativa tekniska lösningar inom flera industrier.

Viktminskning och prestandapåverkan

I fordonstillämpningar uppnår man vanligtvis 35-45 % viktminskning genom att ersätta aluminiumkomponenter med magnesiumekvivalenter samtidigt som man bibehåller strukturell integritet. Denna viktbesparing leder direkt till förbättrad bränsleeffektivitet, minskade utsläpp och förbättrade prestandaegenskaper.

För roterande komponenter som hjul eller rotorer ger den minskade tröghetsmomentet ytterligare fördelar utöver enkel viktminskning. Accelerationsresponsen förbättras dramatiskt, medan bromssträckorna minskar på grund av lägre lagring av kinetisk energi.

Flygtillämpningar utnyttjar magnesiums höga specifika styrka för fästen, höljen och strukturella komponenter där varje gram spelar roll. Materialets utmärkta utmattningsbeständighet under cykliska belastningsförhållanden gör det särskilt lämpligt för motorfästen och styrsystemkomponenter.

Egenskaper för elektromagnetisk skärmning

Magnesiumlegeringar ger överlägsen elektromagnetisk störningsskärmning (EMI) jämfört med alternativ av aluminium eller stål. Materialets ledningsförmåga och magnetiska permeabilitetsegenskaper gör det idealiskt för elektroniska kapslingar som kräver både viktminskning och signalisolering.

Skärmningseffektiviteten varierar vanligtvis från 80-100 dB över frekvenser från 10 MHz till 10 GHz, beroende på väggtjocklek och legeringssammansättning. Denna prestanda möjliggör tunnväggiga konstruktioner som maximerar den interna volymen samtidigt som de uppfyller stränga EMI-krav.

Fördelar med termisk hantering

Den termiska ledningsförmågan hos magnesiumlegeringar (cirka 96 W/m⋅K för AZ31B) närmar sig den hos aluminium samtidigt som den erbjuder betydligt lägre vikt. Denna kombination visar sig vara värdefull för kylflänsapplikationer där konvektionskylning beror på både ytarea och systemets totala vikt.

Värmeavledningseffektiviteten per viktenhet överstiger aluminium med 30-40 % i naturliga konvektionstillämpningar. För system med forcerad luftkylning möjliggör den minskade vikten större kylflänsgeometrier utan att överskrida systemets viktbudgetar.

Ytbehandling och efterbehandlingsalternativ

Magnesiums reaktiva natur kräver specialiserade ytbehandlingar för att förhindra korrosion och förbättra det estetiska utseendet. Dessa behandlingar måste beaktas under designfasen eftersom de påverkar slutliga dimensioner och krav på ytkvalitet.

När du beställer från Microns Hub drar du nytta av direkta tillverkarrelationer som säkerställer överlägsen kvalitetskontroll och konkurrenskraftiga priser jämfört med marknadsplattformar. Vår tekniska expertis och personliga serviceinriktning innebär att varje magnesiumbearbetningsprojekt får den uppmärksamhet på detaljer det förtjänar, från inledande designkonsultation till slutlig specifikation av ytbehandling.

Anodisering och kemiska konverteringsbeläggningar

HAE-anodisering (Hazardous Application Electroplating) ger utmärkt korrosionsskydd samtidigt som dimensionsprecisionen bibehålls. Beläggningstjockleken varierar vanligtvis från 5-25 μm, vilket kräver noggrann toleranshantering under designfaserna.

Kromatkonverteringsbeläggningar erbjuder lättare skydd som är lämpligt för inomhusapplikationer eller tillfälligt korrosionsskydd. Dessa beläggningar tillför minimal tjocklek (0,5-2,0 μm) samtidigt som de ger en utmärkt bas för färgsystem.

För applikationer som kräver både korrosionsskydd och slitstyrka uppnår hårdanodisering en beläggningstjocklek på upp till 50 μm med en ythårdhet som närmar sig 400 HV. Denna behandling kräver dock efterbearbetningsoperationer för att återställa kritiska dimensioner.

Pulverlackering och färgsystem

Pulverlackeringssystem som är speciellt formulerade för magnesiumsubstrat ger hållbara, attraktiva ytbehandlingar som är lämpliga för konsumentapplikationer. Korrekt ytpreparering inklusive rengöring och etsning är avgörande för beläggningens vidhäftning och livslängd.

Våtfärgsystem erbjuder större färgflexibilitet och kan uppnå ytbehandlingar av fordonskvalitet när de appliceras över lämpliga primersystem. UV-beständiga formuleringar bibehåller utseende och skydd i utomhusapplikationer i 5-10 år beroende på miljöförhållanden.

Många tillverkare kombinerar magnesiumbearbetning med tjockplåtsbearbetning för att skapa hybridmonteringar som optimerar materialegenskaperna för specifika lastvägar och funktionella krav.

Kostnadsanalys och ekonomiska överväganden

Även om magnesiumråmaterialkostnaderna överstiger aluminium med 100-150 %, måste den ekonomiska analysen beakta de totala tillverkningskostnaderna inklusive bearbetningstid, verktygslivslängd och sekundära operationer. Magnesiums överlägsna bearbetbarhet kompenserar ofta högre materialkostnader i medelstora till högvolymproduktionsscenarier.

Faktorer för bearbetningskostnad

Minskade skärkrafter och högre tillåtna matningshastigheter möjliggör 40-60 % snabbare bearbetning jämfört med aluminium 6061-T6 för motsvarande geometrier. Verktygslivslängden överstiger ofta aluminiumapplikationer på grund av lägre skärtemperaturer och minskat abrasivt slitage.

Energiförbrukningen under bearbetningsoperationer minskar med cirka 25 % på grund av lägre spindelbelastningar och minskade skärkrafter. För högvolymproduktion bidrar dessa energibesparingar mätbart till den totala kostnadsminskningen.

Volymproduktionsekonomi

Break-even-analysen visar vanligtvis att magnesium blir kostnadskonkurrenskraftigt med aluminium vid produktionsvolymer som överstiger 500-1000 stycken, beroende på delens komplexitet och sekundära operationer som krävs. Den exakta brytpunkten beror på specifika geometrier, toleranskrav och specifikationer för ytbehandling.

För prototyper och applikationer med låg volym minskar magnesiums snabba bearbetningsmöjligheter ledtiderna avsevärt, vilket ofta motiverar högre materialkostnader genom snabbare time-to-market-fördelar.

Kvalitetskontroll och inspektionsöverväganden

Magnesiums låga elasticitetsmodul kräver modifierade inspektionstekniker och fixturstrategier för att bibehålla noggrannheten under mätning. Koordinatmätmaskiner (CMM) måste använda reducerade sondkrafter för att förhindra delavböjning som kan äventyra mätningens giltighet.

Dimensionsstabilitet och toleransuppnående

Uppnåeliga toleranser med korrekt kontrollerad magnesiumbearbetning varierar vanligtvis från ±0,025 mm för allmänna dimensioner till ±0,013 mm för kritiska funktioner med lämpliga processkontroller. Dessa toleranser matchar eller överträffar de som kan uppnås med aluminium samtidigt som de kräver mindre bearbetningstid.

Värmeutvidgningskoefficienter (26 × 10⁻⁶ /°C) kräver temperaturkontrollerade inspektionsmiljöer för högprecisionsdelar. CMM-mätningar bör utföras vid standard 20 °C-förhållanden med tillräcklig temperaturblötläggningstid.

Spänningsavlastning genom kontrollerad åldring (150 °C i 2-4 timmar) förbättrar dimensionsstabiliteten i komplexa geometrier där restspänningar kan orsaka distorsion. Denna behandling är särskilt fördelaktig för tunnväggiga komponenter eller delar med betydande materialborttagningsförhållanden.

Vårt omfattande tillvägagångssätt på Microns Hub sträcker sig bortom grundläggande bearbetning till att inkludera komplett projektledning genom våra tillverkningstjänster, vilket säkerställer att alla aspekter av din magnesiumkomponentproduktion uppfyller de högsta industristandarderna.

Vanliga frågor

Vad gör magnesiumbearbetning mer utmanande än aluminium?

Magnesiums främsta utmaning härrör från dess brandfarlighetsrisk snarare än bearbetningssvårigheter. Magnesiumspån antänds vid 650 °C, vilket kräver specialiserade säkerhetsprotokoll inklusive kontinuerligt kylmedelsflöde, omedelbar spånborttransport och nöduppsamlingssystem. Magnesium bearbetas dock faktiskt lättare än aluminium med 30-40 % lägre skärkrafter och utmärkta ytfinhetsmöjligheter.

Kan standard CNC-utrustning användas för magnesiumbearbetning?

Ja, standard CNC-utrustning fungerar bra för magnesium med korrekta säkerhetsmodifieringar. Viktiga krav inkluderar flödeskylsystem med tillräckliga flödeshastigheter (40+ liter/minut), sluten spånuppsamling och gnistdetekteringssystem. Maskinstrukturen kräver ofta mindre styvhet än aluminiumbearbetning på grund av lägre skärkrafter.

Hur jämför sig magnesium med aluminium när det gäller förhållandet mellan styrka och vikt?

Magnesiumlegeringar som AZ31B erbjuder cirka 15 % bättre specifik styrka än aluminium 6061-T6. Även om aluminium har högre absolut styrka (310 MPa jämfört med 290 MPa draghållfasthet), resulterar magnesiums 35 % lägre densitet (1,78 g/cm³ jämfört med 2,70 g/cm³) i överlägsen prestanda för styrka per viktenhet.

Vilka ytfinheter kan uppnås med magnesiumbearbetning?

Korrekt utförd magnesiumbearbetning kan uppnå ytfinheter på Ra 0,4-0,8 μm med standardverktyg och parametrar. Materialets utmärkta bearbetningsegenskaper, kombinerat med lämpliga skärhastigheter (1200-2000 m/min för efterbehandling), möjliggör spegelliknande ytbehandlingar som ofta eliminerar sekundära poleringsoperationer.

Finns det restriktioner för magnesiumdelars geometri på grund av brandsäkerhetsproblem?

Djupa fickor, slutna hålrum och tunna väggar kräver särskild uppmärksamhet på grund av värmeuppbyggnad och utmaningar med spånborttransport. Bearbetning i inert atmosfär kan vara nödvändig för komplexa interna geometrier. Designriktlinjer rekommenderar att man bibehåller väggtjockleken över 0,5 mm och införlivar tillräckliga släppningsvinklar för effektiv kylmedelsåtkomst.

Hur jämför sig magnesiumbearbetningskostnaden med aluminium per del?

Även om magnesiumråmaterial kostar 100-150 % mer än aluminium, gynnar de totala delkostnaderna ofta magnesium i medelstora till högvolymproduktion på grund av 40-60 % snabbare bearbetningstider och förbättrad verktygslivslängd. Break-even inträffar vanligtvis runt 500-1000 stycken beroende på delens komplexitet och specifikationer.

Vilka är de långsiktiga dimensionsstabilitetsegenskaperna hos bearbetade magnesiumdelar?

Korrekt spänningsavlastade magnesiumkomponenter uppvisar utmärkt långsiktig dimensionsstabilitet jämförbar med aluminiumlegeringar. Kontrollerad åldring vid 150 °C i 2-4 timmar efter bearbetning minimerar restspänningseffekter. Materialets lägre elasticitetsmodul kräver noggrann hantering under inspektion men påverkar inte serviceprestandan avsevärt.
