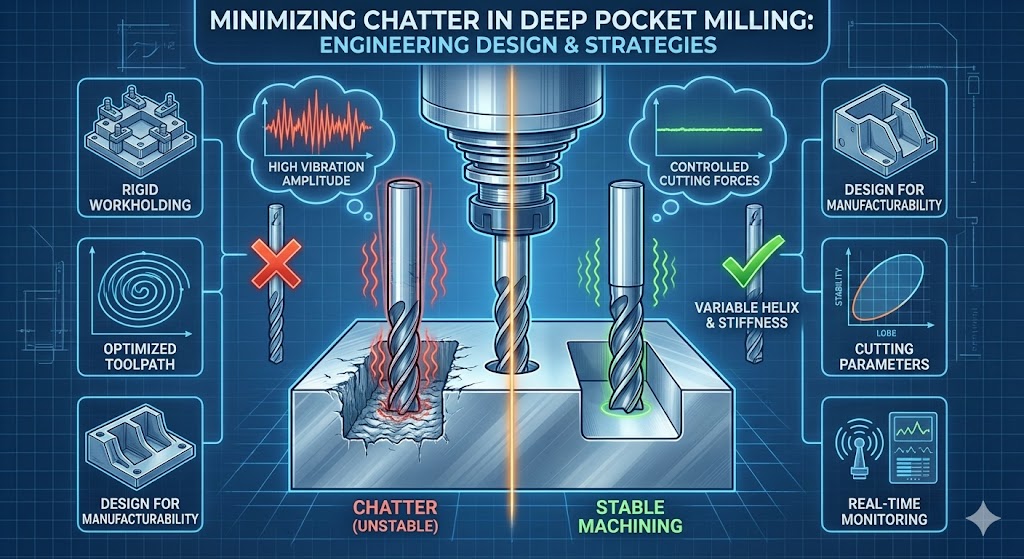

Minimere vibrasjoner ved dyp lomme fresing: Designtips for ingeniører

Dype lomme freseoperasjoner representerer et av de mest utfordrende aspektene ved presisjonsmaskinering, hvor vibrasjoner kan forvandle et lovende oppsett til skrapte deler og skadet verktøy. Ved maskinering av komponenter med lengde-til-diameter-forhold som overstiger 4:1, skaper fysikken i skjærekrefter, strukturell dynamikk og materialfjerning en perfekt storm for ustabile vibrasjoner som kompromitterer overflatefinish og dimensjonsnøyaktighet.

Den økonomiske virkningen av vibrasjoner i dype lommeoperasjoner strekker seg langt utover problemer med overflatekvalitet. Reduksjoner i verktøylevetid på 40-60 % er vanlig når vibrasjoner oppstår, mens den resulterende overflatebølgingen ofte krever dyre sekundære etterbehandlingsoperasjoner eller fullstendig avvisning av deler. For europeiske produsenter som arbeider med materialer av luftfartskvalitet som Ti-6Al-4V eller Inconel 718, hvor råvarekostnadene kan overstige €200 per kilogram, representerer vibrasjonsindusert skrap en betydelig økonomisk byrde.

Viktige punkter

• Implementer riktige arbeidsfastholdingsstrategier for å oppnå stivhetsverdier som overstiger 50 N/μm for dype lommeoperasjoner
• Velg skjæreparametere innenfor stabilitetslobe-grenser for å opprettholde skjærekrefter under 800 N for typiske 12 mm pinnefreser
• Design delgeometri med tilstrekkelig veggtykkelse (minimum 3-5 mm) og strategisk ribbing for å forhindre deformasjon av arbeidsstykket
• Bruk avanserte verktøybane-strategier inkludert trochoidal fresing og variable helix-kuttere for å fordele skjærekrefter

Forstå vibrasjonsmekanikk i dyp lomme fresing

Vibrasjoner ved dyp lomme fresing oppstår når skjæresystemet mangler tilstrekkelig dynamisk stivhet for å opprettholde stabil materialfjerning. Fenomenet manifesterer seg som selv-eksiterte vibrasjoner hvor verktøyet regenererer overflatebølger fra tidligere kutt, og skaper en forsterkende tilbakekoblingssløyfe som raskt eskalerer til destruktive nivåer.

Det kritiske frekvensområdet for vibrasjoner faller vanligvis mellom 500-3000 Hz, som sammenfaller med de naturlige frekvensene til utvidede skjæreverktøy og tynnveggede arbeidsstykker. Når tannpasseringsfrekvensen nærmer seg disse naturlige frekvensene, kan selv små forstyrrelser utløse eksponentiell vibrasjonsvekst. Dette er spesielt problematisk i dype lommer hvor verktøyoverhenget ofte overstiger 150 mm, noe som reduserer verktøystivheten med faktorer på 8-16 sammenlignet med standardoperasjoner.

Dynamiske skjærekrefter under vibrasjoner kan toppe seg ved verdier som er 3-5 ganger høyere enn stabile skjæreforhold. For en typisk 12 mm karbidpinnefres som opererer ved 2000 RPM med 0,5 mm aksial skjæredybde, kan stabile skjærekrefter nå 300-400 N, mens vibrasjonsinduserte topper kan overstige 1500 N. Disse kraftspikene skader ikke bare skjærekanten, men overfører også destruktive vibrasjoner gjennom hele maskinkonstruksjonen.

Materialspesifikke vibrasjonsegenskaper

Ulike arbeidsstykkematerialer viser distinkte vibrasjonsegenskaper som må vurderes under prosessdesign. Aluminiumlegeringer som 6061-T6 og 7075-T6 gir generelt gode dempingsegenskaper på grunn av deres lavere elastisitetsmodul (70 GPa vs 210 GPa for stål), men deres lavere styrke kan føre til problemer med arbeidsstykkedeformasjon i tynnveggede seksjoner.

Titanlegeringer gir unike utfordringer på grunn av deres lave varmeledningsevne (6,7 W/mK for Ti-6Al-4V vs 205 W/mK for aluminium), som konsentrerer skjærevarme ved verktøy-arbeidsstykke-grensesnittet. Denne termiske belastningen kombineres med titans arbeidsherdingsegenskaper for å skape ustabile skjæreforhold som fremmer vibrasjonsinitiering.

Arbeidsfastholdingsdesign for maksimal stivhet

Effektiv vibrasjonsundertrykkelse begynner med arbeidsfastholdingssystemdesign som maksimerer strukturell stivhet samtidig som det gir tilstrekkelig tilgang for dyp lommemaskinering. Det grunnleggende prinsippet innebærer å skape den korteste, mest direkte lastbanen fra skjærekreftene til maskinbordet, og minimere ettergivenhet i systemet.

Modifikasjoner av skrustikke-kjefter representerer den mest tilgjengelige forbedringen for mange operasjoner. Standard glatte kjever gir begrenset kontaktflate og konsentrerer klemkrefter, og skaper spenningskonsentrasjoner som kan indusere arbeidsstykkeforvrengning. Tilpassede myke kjever maskinert for å matche arbeidsstykkeprofilen fordeler klemkrefter over større områder samtidig som de gir bedre overflatekonformitet.

For komplekse geometrier som krever 4. eller 5. akseposisjonering, tilbyr gravsteinfiksturer overlegen stivhet sammenlignet med tradisjonelle skrustikkeoppsett. En riktig utformet gravstein kan oppnå systemstivhetsverdier som overstiger 100 N/μm, sammenlignet med 20-40 N/μm for typiske skrustikkeoppsett. De viktigste designelementene inkluderer store bassertverrsnitt, minimal fiksturhøyde og strategisk plassering av arbeidsstykkeklemmer for å motvirke skjærekraftretninger.

Hydrauliske og pneumatiske arbeidsfastholdingshensyn

Høytrykks hydrauliske arbeidsfastholdingssystemer som opererer ved 70-210 bar kan gi jevne klemkrefter samtidig som de imøtekommer arbeidsstykkets termiske ekspansjon under skjæring. Imidlertid kan ettergivenheten til hydrauliske systemer under dynamisk belastning faktisk bidra til vibrasjoner hvis de ikke er riktig utformet. Væskesøylen fungerer som et fjær-demper-system med naturlige frekvenser som kan sammenfalle med problematiske skjærefrekvenser.

Pneumatiske systemer tilbyr fordeler for tynnveggede arbeidsstykker hvor overdreven klemkraft kan forårsake forvrengning. Driftstrykk på 6-8 bar gir tilstrekkelig holdekraft for mange dype lommeoperasjoner samtidig som det tillater kontrollert arbeidsstykkeforskyvning som faktisk kan bidra til å spre vibrasjonsenergi. Nøkkelen er å matche det pneumatiske trykket til arbeidsstykkets stivhet for å opprettholde stabilitet uten overdreven begrensning.

Verktøyvalg og geometrioptimalisering

Verktøyvalg for dyp lomme fresing krever nøye balanse mellom stivhet, skjæreytelse og sponevakuering. Den grunnleggende utfordringen ligger i å maksimere verktøystivheten samtidig som man opprettholder tilstrekkelig sporvolum for sponfjerning fra utvidede hulrom. Standard lengde-til-diameter-forhold bør forbli under 4:1 når det er mulig, selv om dype lommeoperasjoner ofte krever forhold på 6:1 eller høyere.

Variable helix pinnefreser gir betydelige fordeler for vibrasjonsundertrykkelse ved å fordele skjærekrefter over forskjellige frekvenser. En typisk variabel helix-design kan kombinere 30°, 35° og 40° helix-vinkler på tilstøtende spor, og skape forskjellige tannpasseringsfrekvenser som forhindrer harmonisk forsterkning. Denne tilnærmingen kan redusere vibrasjonsamplitude med 40-60 % sammenlignet med konvensjonelle verktøy med konstant helix.

Ulik avstand mellom skjærekanter forstyrrer ytterligere vibrasjonsinduserende frekvenser. En fire-spors pinnefres med 85°, 95°, 85°, 95° avstand bryter opp det vanlige tannpasseringsmønsteret som ofte utløser regenerativ vibrasjon. Kombinert med variable helix-vinkler, skaper ulik avstand et mer randomisert eksitasjonsmønster som forbedrer stabiliteten over bredere parameterområder.

Skjærekantforberedelse og belegg

Kantforberedelse påvirker vibrasjonstendensen betydelig gjennom sin effekt på skjærekrefter og oppbygging av egg. Skarpe kanter (5-10 μm radius) minimerer skjærekrefter, men kan være utsatt for avskalling og oppbygging av egg, spesielt i aluminiumlegeringer. Litt avrundede kanter (15-25 μm) gir bedre kantstabilitet samtidig som de opprettholder rimelige skjærekrefter.

Avanserte belegningssystemer som TiAlN og AlCrN reduserer friksjon og forbedrer termisk stabilitet, og bidrar til å opprettholde konsistente skjæreforhold som motstår vibrasjonsinitiering. For dype lommeoperasjoner i aluminium eliminerer diamantlignende karbon (DLC) belegg praktisk talt oppbygging av egg samtidig som de reduserer skjæretemperaturene med 15-25°.

Når du designer dype lommekomponenter, bør ingeniører vurdere hvordan produksjonsprosesser som sprøytestøpingstjenester kan tilby alternative løsninger for komplekse interne geometrier, og potensielt eliminere behovet for utfordrende dype lommefreseoperasjoner fullstendig.

Deldesignstrategier for vibrasjonsmotstand

Geometriske designbeslutninger tatt under CAD-fasen har stor innvirkning på maskineringsstabilitet og vibrasjonsfølsomhet. Veggtykkelse representerer den mest kritiske parameteren, med tynne seksjoner som fungerer som dynamiske forsterkere som forstørrer skjærevibrasjoner. Å opprettholde minimum veggtykkelse på 3-5 mm i aluminiumkomponenter gir tilstrekkelig strukturell stivhet samtidig som det tillater rimelig verktøytilgang.

Strategisk ribbeplassering kan dramatisk forbedre arbeidsstykkets stivhet uten å øke materialvolumet betydelig. Vertikale ribber orientert vinkelrett på primære skjærekraftretninger gir maksimal stivningseffekt. En 2 mm tykk ribbe kan øke lokal stivhet med 300-400 % samtidig som den legger til minimal vekt. Ribbeavstand på 25-40 mm gir vanligvis optimal stivning uten å forstyrre verktøybaner.

Hjørneradiusdesign påvirker både verktøylevetid og vibrasjonsmotstand. Skarpe interne hjørner krever små pinnefreser med redusert stivhet, mens generøse radier tillater større, stivere verktøy. Minimum hjørneradier bør overstige 1,5 ganger ønsket verktøydiameter, med 3-5 mm radier foretrukket for de fleste dype lommeoperasjoner. Denne tilnærmingen muliggjør bruk av 12-16 mm pinnefreser i stedet for 6-8 mm verktøy, noe som gir 4-8 ganger større stivhet.

Avanserte geometriske funksjoner

Progressive dybdeendringer hjelper til med å håndtere skjærekrefter og forbedre sponevakuering i dype lommer. I stedet for å maskinere full dybde umiddelbart, tillater trinnvis geometri med 5-10 mm dybdeøkninger optimalisering av skjæreparametere på hvert nivå. Denne tilnærmingen gir også muligheter for arbeidsstykkeinspeksjon og verktøytilstandsovervåking under operasjonen.

For høypresisjonsresultater, Få et tilbud på 24 timer fra Microns Hub.

Optimalisering av skjæreparametere

Valg av skjæreparametere for dyp lomme fresing krever forståelse av stabilitetslobe-diagrammer som kartlegger vibrasjonsfrie driftsområder. Disse diagrammene plotter spindelhastighet mot aksial skjæredybde, og avslører øyer av stabilitet hvor materialfjerning kan fortsette uten vibrasjoner. Utfordringen ligger i å operere innenfor disse stabile områdene samtidig som man opprettholder produktive materialfjerningshastigheter.

Valg av spindelhastighet bør unngå kritiske frekvenser som sammenfaller med systemets naturlige frekvenser. For typiske dype lommeoppsett med verktøyoverheng på 100-150 mm, faller kritiske frekvenser ofte mellom 800-2400 Hz. Konvertering til spindelhastigheter for vanlige pinnefresgeometrier, betyr dette å unngå hastighetsområder på 6000-18000 RPM for 4-spors 12 mm verktøy.

Optimalisering av matingshastighet balanserer sponbelastningskrav med dynamisk stabilitet. For høye matingshastigheter øker skjærekrefter og vibrasjonsamplitude, mens utilstrekkelige matinger fremmer oppbygging av egg og arbeidsherding. For aluminiumlegeringer gir sponbelastninger på 0,08-0,15 mm/tann vanligvis gode resultater, noe som krever nøye koordinering med spindelhastighet for å oppnå målrettede overflatehastigheter.

Adaptive maskineringsstrategier

Trochoidal fresing representerer en avansert tilnærming som opprettholder konstant verktøyinngrep samtidig som den reduserer skjærekrefter. I stedet for konvensjonell spor fresing som skaper høye radielle krefter, bruker trochoidale baner små radielle kutt (vanligvis 8-15 % av verktøydiameteren) med kontinuerlig verktøybevegelse. Denne tilnærmingen kan redusere skjærekrefter med 40-70 % samtidig som den forbedrer verktøylevetid og overflatefinish.

Klatrefreseorientering bør opprettholdes når det er mulig for å minimere oppbygging av egg og oppnå overlegen overflatefinish. Imidlertid kan de høyere skjærekreftene forbundet med klatrefresing kreve reduserte aksiale dybder under marginale stabilitetsforhold. Avveiningen mellom overflatekvalitet og stabilitetsgrenser må evalueres for hver spesifikke applikasjon.

Forståelsen av disse komplekse interaksjonene er der våre produksjonstjenester viser seg å være uvurderlige, og kombinerer avansert prosesskunnskap med praktisk maskineringsekspertise for å optimalisere parametere for hver unike applikasjon.

Avanserte verktøybanestrategier

Moderne CAM-programvare tilbyr sofistikerte verktøybanealternativer som er spesielt utviklet for å minimere vibrasjoner i utfordrende applikasjoner. Restmaskineringsstrategier identifiserer og maskinerer bare gjenværende materiale, reduserer luftskjæring og opprettholder konsistent verktøyinngrep. Denne tilnærmingen minimerer den termiske syklusen som kan bidra til vibrasjonsinitiering samtidig som den maksimerer materialfjernings effektiviteten.

Pencil milling representerer en viktig strategi for trange hjørneradier og detaljerte funksjoner i dype lommer. Ved å bruke kulepinnefreser med små trinnnedganger (0,1-0,3 mm), kan pencil-verktøybaner oppnå utmerkede overflatefinisher samtidig som de unngår de høye radielle kreftene forbundet med konvensjonelle etterbehandlingspasseringer. Verktøyvalg blir kritisk, med kulefreser med lang rekkevidde som krever nøye balanse mellom rekkevidde og stivhet.

Parallele etterbehandlingspasseringer bør følge konsistent klatrefreseorientering med trinnoverganger på 15-25 % av verktøydiameteren for optimal overflatefinish. Etterbehandlingspasseringsstrategien må ta hensyn til arbeidsstykkedeformasjon under skjærekrefter, med fjærpasseringer ofte nødvendig for å oppnå endelige dimensjonskrav.

Flerakse verktøybanehensyn

Fem-akse verktøybaner muliggjør betydelige forbedringer i dyp lommefresing ved å optimalisere verktøyorienteringen gjennom hele skjæresyklusen. Ved å vippe spindelen for å opprettholde optimale sponevakueringsvinkler og minimere verktøyoverheng, kan 5-akse strategier redusere effektiv verktøylengde med 30-50 % sammenlignet med 3-akse tilnærminger.

Samtidig 5-akse grovmaskinering lar verktøyet følge komplekse konturer samtidig som det opprettholder konsistente sponbelastninger og optimale skjæregeometrier. Denne tilnærmingen viser seg spesielt verdifull for romfartskomponenter med komplekse interne passasjer eller bilkomponenter som krever presise strømningsegenskaper. De undersnitt i CNC-maskineringsstrategier demonstrerer hvordan flerakse tilnærminger kan løse tilsynelatende umulige geometriske utfordringer.

Overvåkings- og kontrollsystemer

Sanntids vibrasjonsdeteksjonssystemer gir umiddelbar tilbakemelding om skjærestabilitet, og muliggjør automatisk parameterjustering før skade oppstår. Akselerometerbaserte systemer kan oppdage vibrasjonsstart innen 0,1-0,2 sekunder, og utløse spindelhastighetsendringer eller matingshastighetsreduksjoner for å gjenopprette stabiliteten. Moderne systemer opererer i frekvensområdet 20 kHz, og fanger opp de høyfrekvente komponentene som karakteriserer vibrasjonsvibrasjon.

Spindeleffektsovervåking tilbyr en komplementær tilnærming til vibrasjonsdeteksjon, med effektfluktuasjoner på 15-25 % som indikerer utviklende ustabilitet. Kombinert med akustiske emisjonssensorer som oppdager den høyfrekvente støyen forbundet med ustabil skjæring, gir multisensorsystemer robust vibrasjonsdeteksjon på tvers av forskjellige driftsforhold.

Adaptive kontrollsystemer justerer automatisk skjæreparametere basert på sanntidstilbakemelding, og opprettholder optimale materialfjerningshastigheter samtidig som de unngår vibrasjonsforhold. Disse systemene overvåker kontinuerlig skjærekrefter, spindeleffekt og vibrasjonssignaturer, og gjør mikrojusteringer av matingshastighet og spindelhastighet hundrevis av ganger per sekund.

Kostnadsoptimaliseringsstrategier

Dype lomme freseoperasjoner pådrar seg vanligvis kostnader på €15-45 per time avhengig av maskintype og kompleksitet, noe som gjør effektivt parameterutvalg avgjørende for prosjektøkonomien. Verktøykostnader representerer 15-25 % av de totale maskineringskostnadene, med for tidlig verktøyfeil på grunn av vibrasjoner som potensielt dobler skjæreverktøykostnadene.

Arbeidsstykkets skrapkostnader varierer dramatisk med materialtype, fra €8-12 per kilogram for aluminiumlegeringer til €150-200 per kilogram for romfartstitanlegeringer. En enkelt vibrasjonsindusert skrapdel i titan kan koste mer enn €500 bare i materiale, ikke inkludert tilhørende maskineringstid og overheadkostnader.

Når du bestiller fra Microns Hub, drar du nytte av direkte produsentforhold som sikrer overlegen kvalitetskontroll og konkurransedyktige priser sammenlignet med markedsplattformer. Vår tekniske ekspertise og personlige service tilnærming betyr at hvert prosjekt får den oppmerksomheten på detaljer det fortjener, med spesialisert kunnskap om vibrasjonsundertrykkelsesteknikker som kan spare betydelige kostnader over prosjektets livssyklus.

Kvalitetskontroll og måling

Overflatefinishmåling i dype lommer krever spesialiserte teknikker på grunn av tilgangsbegrensninger og geometriske begrensninger. Bærbare overflateruhetstestere med utvidede probearmer kan nå dybder på opptil 200 mm, og gir Ra-målinger som indikerer vibrasjonsindusert overflatedegradering. Målrettede overflatefinisher for dype lommeoperasjoner varierer vanligvis fra Ra 0,8-3,2 μm avhengig av funksjonelle krav.

Dimensjonsnøyaktighetsverifisering blir utfordrende når lommedybden øker på grunn av probeadgangsbegrensninger og termiske effekter. Koordinatmålemaskiner (CMM) med artikulerende probehoder kan få tilgang til de fleste dype lomme funksjoner, men måleusikkerheten øker med probeforlengelseslengden. For kritiske dimensjoner gir in-prosess måling ved hjelp av probingsystemer på maskinen bedre nøyaktighet ved å eliminere termiske og fikseringsvariasjoner.

Vibrasjonsanalyse under skjæreoperasjoner gir verdifull innsikt i prosessstabilitet og optimaliseringsmuligheter. FFT-analyse av skjærevibrasjoner kan identifisere dominerende frekvenskomponenter og deres forhold til vibrasjonsfenomener, noe som muliggjør prediktivt vedlikehold og parameteroptimaliseringsstrategier.

Feilsøking av vanlige problemer

Oppbygging av egg representerer et av de vanligste problemene ved dyp lomme aluminiummaskinering, spesielt ved lavere skjærehastigheter. De klebende egenskapene til aluminium fører til at materialet sveises på skjærekanten, og skaper et effektivt sløvere verktøy som krever høyere skjærekrefter. Dette økte kraftkravet utløser ofte vibrasjoner i marginalt stabile oppsett.

Sponevakueringsproblemer forverres når lommedybden øker, med lange spon som skaper fuglereireffekter som forstyrrer skjæringen. Høytrykks kjølesystemer som opererer ved 20-70 bar kan forbedre sponevakueringen, men dyseposisjonering blir kritisk i dype, smale lommer. Programmerbare kjøledyser som følger verktøybanen gir optimal sponfjerning gjennom hele maskineringssyklusen.

Verktøyavbøyningseffekter blir uttalt i dype lommeoperasjoner, med skjærekrefter som skaper lateral verktøyforskyvning som påvirker dimensjonsnøyaktigheten. Verktøyavbøyning kan beregnes ved hjelp av bjelketeori, med en 12 mm karbidpinnefres forlenget 100 mm som avbøyes omtrent 0,025 mm under 500 N radiell kraft. Denne avbøyningen må kompenseres gjennom verktøybaneprogrammering eller adaptive kontrollsystemer.

Ofte stilte spørsmål

Hvilke spindelhastigheter bør unngås ved dyp lomme fresing?

Kritiske spindelhastigheter som sammenfaller med systemets naturlige frekvenser bør unngås, og faller vanligvis mellom 800-2400 Hz for utvidede verktøyoppsett. For 4-spors 12 mm pinnefreser betyr dette å unngå 6000-18000 RPM områder hvor vibrasjoner er mest sannsynlig å oppstå.

Hvordan påvirker veggtykkelsen vibrasjonsmotstanden?

Veggtykkelsen påvirker direkte arbeidsstykkets stivhet og vibrasjonsmotstand. Minimum tykkelse på 3-5 mm i aluminium gir tilstrekkelig strukturell stabilitet, mens tynnere seksjoner fungerer som dynamiske forsterkere som forstørrer skjærevibrasjoner og fremmer vibrasjonsinitiering.

Hvilke skjæreparametere minimerer vibrasjonsrisikoen?

Optimale parametere faller innenfor stabilitetslobe-grenser, og krever vanligvis spindelhastigheter som unngår naturlige frekvenser, matingshastigheter som gir 0,08-0,15 mm/tann sponbelastninger i aluminium, og aksiale dybder under 2-4 mm avhengig av verktøyoverheng og systemstivhet.

Hvordan kan verktøybanestrategier redusere vibrasjoner?

Trochoidal fresing reduserer skjærekrefter med 40-70 % gjennom konstant verktøyinngrep med små radielle kutt, mens variable helix pinnefreser fordeler skjærekrefter over forskjellige frekvenser for å forhindre harmonisk forsterkning og redusere vibrasjonsamplitude.

Hvilke arbeidsfastholdingsforbedringer bidrar til å forhindre vibrasjoner?

Maksimering av systemstivhet gjennom gravsteinfiksturer, tilpassede myke kjever og strategisk klemming kan oppnå stivhetsverdier som overstiger 100 N/μm. Riktig arbeidsfastholding skaper kortere lastbaner og minimerer ettergivenhet som bidrar til vibrasjonsfølsomhet.

Hvordan påvirker materialegenskaper vibrasjonsoppførselen?

Materialdempingsegenskaper påvirker vibrasjonstendensen betydelig, med aluminiumlegeringer som gir bedre naturlig demping (0,02-0,04 forhold) sammenlignet med stål (0,005-0,015), mens titans lave varmeledningsevne og arbeidsherdingsegenskaper skaper ytterligere stabilitetsutfordringer.

Hvilke overvåkingssystemer oppdager vibrasjoner effektivt?

Akselerometerbaserte systemer som opererer i frekvensområder på 20 kHz kan oppdage vibrasjonsstart innen 0,1-0,2 sekunder, mens spindeleffektsovervåking identifiserer 15-25 % effektfluktuasjoner som indikerer utviklende ustabilitet, noe som muliggjør automatisk parameterjustering før skade oppstår.
