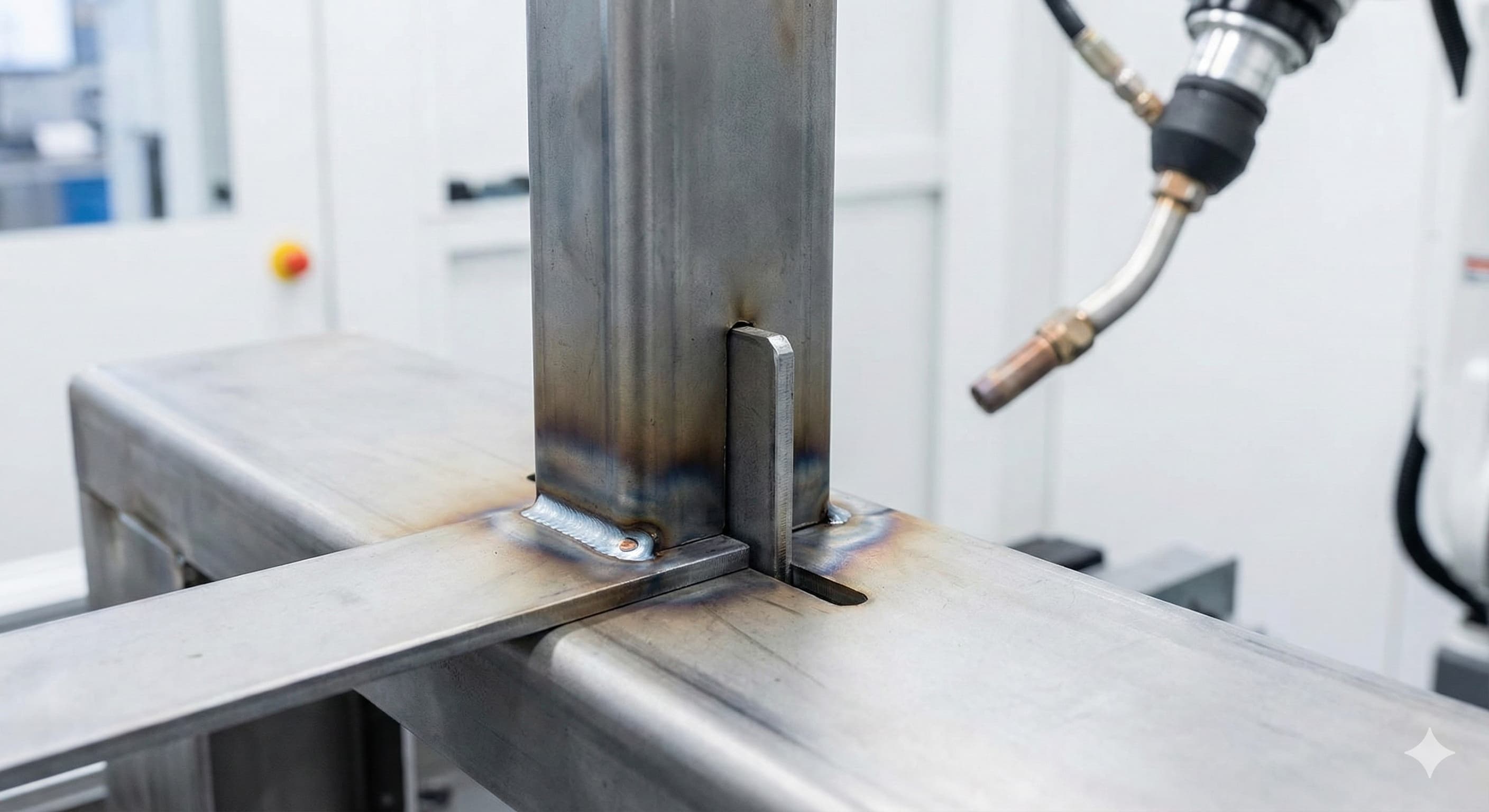

Fane- og slissekonstruksjon: Selvfikserende design for sveisede enheter

Fane- og slissekonstruksjon representerer en av de mest effektive metodene for å lage selvfikserende design i sveisede enheter. Denne teknikken eliminerer behovet for komplekse eksterne jigger, samtidig som den sikrer presis justering og repeterbarhet i produksjonsmiljøer. Når det implementeres riktig, reduserer fane- og slissesystemer oppsettstiden med opptil 70 %, samtidig som de opprettholder dimensjonsnøyaktighet innenfor ±0,1 mm toleranser.

Det grunnleggende prinsippet bak fane- og slissekonstruksjon ligger i å skape sammenlåsende geometriske funksjoner som posisjonerer komponenter automatisk under montering. I motsetning til tradisjonelle fikseringsmetoder som er avhengige av eksterne klemmer og posisjoneringsenheter, inkorporerer selvfikserende design justeringsfunksjoner direkte i delgeometrien, og skaper en mer strømlinjeformet produksjonsprosess.

• Viktige poenger:
• Fane- og slissekonstruksjon reduserer oppsettstiden med 60-70 % sammenlignet med tradisjonelle eksterne fikseringsmetoder
• Selvfikserende design opprettholder dimensjonsnøyaktighet innenfor ±0,1 mm når de er riktig konstruert
• Materialvalg påvirker leddstyrken betydelig, med stålfester som gir 40 % høyere skjærstyrke enn aluminium
• Riktige klaringberegninger forhindrer binding samtidig som de sikrer tilstrekkelig posisjoneringsnøyaktighet for sveiseoperasjoner

Designprinsipper og geometriske vurderinger

Suksessen til fane- og slissekonstruksjon avhenger sterkt av å forstå de geometriske forholdene mellom sammenføyde komponenter. Det grunnleggende prinsippet innebærer å lage en utstikkende fane på en komponent som passer nøyaktig inn i en tilsvarende slisse på den sammenføyde komponenten. Dette tilsynelatende enkle konseptet krever nøye vurdering av flere tekniske faktorer for å oppnå optimale resultater.

Fanegeometri må ta hensyn til materialtykkelse, sveisedistorsjon og termisk ekspansjon under sveiseprosessen. For stålenheter som bruker materialer som AISI 1018 eller A36, bør faner utformes med et minimum lengde-til-tykkelse-forhold på 3:1 for å forhindre knekking under termisk sykling. Når du arbeider med aluminiumslegeringer som 6061-T6, kan dette forholdet reduseres til 2,5:1 på grunn av materialets lavere termiske ekspansjonskoeffisient.

Slissedimensjoner krever presis beregning for å balansere enkel montering med posisjoneringsnøyaktighet. Klaringen mellom fane- og slissevegger varierer vanligvis fra 0,05 mm til 0,2 mm, avhengig av materialkombinasjonen og nødvendig presisjon. Tette klaringer gir bedre posisjoneringsnøyaktighet, men kan forårsake monteringsvansker på grunn av materialtoleranser og overflatefinishvariasjoner.

Kantforberedelse spiller en avgjørende rolle for effektiviteten av fane og slisse. Skarpe kanter kan forårsake spenningskonsentrasjoner som fører til sprekkdannelse under termisk sykling. Avfasing av fane-kanter i 45 grader med en 0,5 mm dimensjon reduserer spenningskonsentrasjoner med omtrent 30 % samtidig som det letter enklere montering.

Materialvalg og mekaniske egenskaper

Materialvalg påvirker både produserbarheten og ytelsen til fane- og slisseenheter betydelig. Valget påvirker ikke bare maskineringen eller skjæreprosessene som kreves for å lage funksjonene, men også den langsiktige holdbarheten til forbindelsen under driftsbelastninger.

Stålmaterialer gir utmerkede styrkeegenskaper for fane- og slisseapplikasjoner. AISI 1018 gir god sveisbarhet og moderat styrke, noe som gjør den egnet for generelle bruksområder der faner hovedsakelig vil oppleve trykkbelastning. For applikasjoner med høyere belastning tilbyr AISI 4140 stål overlegen strekkfasthet (minimum 980 MPa) og bedre utmattingsmotstand, selv om det krever mer forsiktige sveiseprosedyrer for å forhindre sprøhet i varmepåvirket sone.

Aluminiumslegeringer gir unike hensyn for fane- og slissekonstruksjon. 6061-T6-legeringen gir en utmerket balanse mellom styrke (minimum 275 MPa flytegrense) og sveisbarhet, selv om T6-herdingen vil gå tapt i den varmepåvirkede sonen under sveising. Denne styrkereduksjonen kan kompenseres ved å øke fane-tverrsnittsarealet med 15-20 % sammenlignet med tilsvarende ståldesign.

Rustfrie stålkvaliteter som 304 eller 316 gir korrosjonsbestandighetsfordeler, men krever spesiell vurdering for fane- og slissedesign. Arbeidsherdingsegenskapene til austenittisk rustfritt stål kan forårsake skjæring under montering hvis klaringene er for trange. Å øke klaringene til 0,15-0,25 mm og bruke anti-seize-forbindelser under montering bidrar til å forhindre dette problemet.

For høyvolumsproduksjon påvirker produksjonsmetoden som brukes til å lage faner og slisser kostnad og kvalitet betydelig. Laserskjæring gir utmerket kantkvalitet og dimensjonsnøyaktighet, men kan skape varmepåvirkede soner som endrer materialegenskapene nær den kuttede kanten. Vannstråleskjæring eliminerer termiske effekter, men opererer med lavere hastigheter, noe som øker kostnadene per del for tynne materialer.

Lastanalyse og spenningsfordeling

Å forstå lastbaner og spenningsfordeling i fane- og slisseforbindelser er avgjørende for å skape pålitelige design. I motsetning til sveisede skjøter der spenningen fordeles over hele sveiselengden, konsentrerer fane- og slisseenheter belastninger ved spesifikke geometriske funksjoner, noe som krever nøye analyse for å forhindre feil.

Den primære lastbærende mekanismen i fane- og slisseenheter involverer skjærspenning i fane-materialet og lagerspenning ved slisseveggene. For en fane med bredde 'w', tykkelse 't' og lengde 'l', oppstår den maksimale skjærspenningen ved fanebasen der den kobles til foreldrematerialet. Denne spenningskonsentrasjonen kan beregnes ved hjelp av formelen τ = 1,5F/(w×t), der F representerer den påførte kraften og 1,5-faktoren står for den parabolske spenningsfordelingen over tykkelsen.

Lagerspenning ved slisseveggene avhenger av kontaktarealet mellom fane- og slisseoverflatene. Når belastninger er vinkelrett på faneaksen, er lagerspenning σb = F/(t×lc), der lc representerer den effektive kontaktlengden. Denne kontaktlengden er sjelden lik hele fane-lengden på grunn av produksjonstoleranser og avbøyninger under belastning.

For høypresisjonsresultater,Motta et detaljert tilbud innen 24 timer fra Microns Hub.

Utmattingshensyn blir kritisk i applikasjoner som involverer syklisk belastning. Spenningskonsentrasjonen ved overgangen mellom fane og base varierer vanligvis fra 2,0 til 3,5, avhengig av fillet-radiusen som brukes. Å øke fillet-radiusen fra 1,0 mm til 3,0 mm kan redusere spenningskonsentrasjonsfaktoren med omtrent 25 %, noe som forbedrer utmattingslevetiden betydelig.

Finite element-analyse viser seg uvurderlig for å optimalisere fane- og slissegeometrier under komplekse belastningsforhold. Moderne FEA-programvare kan nøyaktig forutsi spenningsfordelinger og identifisere potensielle feilmoduser før fysisk prototyping begynner. Denne analysen blir spesielt viktig når du designer enheter som må oppfylle spesifikke sikkerhetsfaktorer eller sertifiseringskrav.

Produksjonsprosesser og toleranser

Valget av produksjonsprosess for å lage fane- og slissefunksjoner påvirker både dimensjonsnøyaktighet og produksjonskostnader direkte. Hver prosess tilbyr distinkte fordeler og begrensninger som må vurderes i designfasen.

Laserskjæring representerer den vanligste metoden for å lage presise fane- og slissefunksjoner i plateapplikasjoner. Moderne fiberlasere kan opprettholde dimensjonstoleranser på ±0,05 mm på materialer opp til 20 mm tykkelse, noe som gjør dem ideelle for presisjonsapplikasjoner. Den varmepåvirkede sonen strekker seg vanligvis 0,1-0,2 mm fra den kuttede kanten, noe som må vurderes når du beregner endelige klaringer.

Vannstråleskjæring eliminerer termiske effekter fullstendig, noe som gjør det foretrukket for materialer som er følsomme for varmeinnføring, eller når det er kritisk å opprettholde fulle materialegenskaper nær den kuttede kanten. Selv om vannstråleprosesser er tregere enn laserskjæring, oppnår de utmerket kantkvalitet og kan håndtere mye tykkere materialer, opptil 200 mm for stålbruk.

CNC-maskinering gir den høyeste presisjonen for fane- og slissefunksjoner, spesielt i tykkere materialer der skjæreprosesser kan slite med kantkvaliteten. Maskinerte funksjoner kan oppnå toleranser på ±0,02 mm rutinemessig, selv om den økte oppsettstiden og materialfjerningen gjør denne tilnærmingen dyrere for høyvolumsproduksjon.

Punseoperasjoner gir den laveste kostnaden per del for høyvolumsproduksjon, men er begrenset i geometrisk kompleksitet og kantkvalitet. Punseformede faner krever ofte sekundære operasjoner for å oppnå overflatefinishen som trengs for jevn montering, spesielt i applikasjoner som krever gjentatt montering og demontering.

Når du spesifiserer toleranser for fane- og slissefunksjoner, må designere vurdere den kumulative effekten av flere toleransestablinger. En typisk enhet som involverer to faner og tilsvarende slisser kan akkumulere toleranser som påvirker den endelige posisjoneringen med ±0,2 mm eller mer hvis den ikke kontrolleres nøye. Implementering av prinsipper for geometrisk dimensjonering og toleransesetting (GD&T) bidrar til å minimere disse kumulative effektene.

Sveisehensyn og skjøtedesign

Integreringen av fane- og slissefunksjoner med sveisede skjøter krever nøye vurdering av sveiseprosesser, tilgang og distorsjonskontroll. Selvfikserende design må romme sveiseutstyr samtidig som de gir tilstrekkelig skjøtegjennomtrengning og kvalitet.

Kilsveiser representerer den vanligste skjøtetypen som brukes med fane- og slisseenheter. Slissedybden bør gi tilstrekkelig tilgang for sveiseutstyr samtidig som den opprettholder strukturell integritet. For manuelle sveiseprosesser kreves vanligvis minimum tilgangsklaringer på 12 mm, mens automatiserte sveisesystemer kan operere i mer begrensede rom.

Sveisestørrelsesberegning for fane- og slisseenheter følger standardprosedyrer, men de geometriske begrensningene kan begrense oppnåelige sveisestørrelser. Den effektive hals-tykkelsen på kilsveiser rundt faner er ofte begrenset av selve fane-tykkelsen, noe som krever at designere øker fane-dimensjonene eller bruker flere mindre faner for å oppnå nødvendig lastekapasitet.

Distorsjonskontroll blir mer utfordrende i selvfikserende enheter fordi den stive posisjoneringen som tilbys av faner og slisser kan skape høye fastholdingsspenninger under sveising. Disse spenningene kan forårsake vridning eller sprekker hvis de ikke håndteres riktig gjennom optimalisering av sveiserekkefølge og forvarmingsprosedyrer.

Når du arbeider med aluminiumsenheter, krever den raske varmespredningen modifiserte sveiseparametere sammenlignet med stål.PEM-fester for tynt aluminium applikasjoner utfyller ofte fane- og slissedesign i komplekse enheter som krever ytterligere mekaniske forbindelser.

Gassmetallbuesveising (GMAW) viser seg mest egnet for fane- og slisseenheter på grunn av sin allsidighet og kontrollerbarhet. Den rettede varmeinnføringen tillater sveising i de trange rommene som er typiske for disse enhetene, samtidig som den opprettholder gode penetrasjonsegenskaper. For tynnere materialer under 3 mm gir gasswolframbuesveising (GTAW) bedre varmekontroll og reduserer distorsjonsrisikoen.

Kostnadsoptimaliseringsstrategier

Implementering av kostnadseffektive fane- og slissedesign krever balansering av flere faktorer, inkludert materialutnyttelse, produksjonskompleksitet og monteringstid. Strategiske designbeslutninger kan påvirke de totale prosjektkostnadene betydelig, samtidig som de opprettholder nødvendige ytelsesnivåer.

Materialnestingoptimalisering spiller en avgjørende rolle for å minimere avfall ved skjæring av fane- og slissefunksjoner. Å ordne deler på råmaterialeark for å maksimere utnyttelsen kan redusere materialkostnadene med 15-25 % sammenlignet med tilfeldige layouter. Moderne CAM-programvare inkluderer nestingalgoritmer som automatisk optimaliserer delarrangementer samtidig som de vurderer skjærebanens effektivitet.

Standardisering av fane- og slissedimensjoner på tvers av produktlinjer reduserer verktøykostnadene og forenkler lagerstyringen. Bruk av vanlige størrelser som 10 mm, 15 mm og 20 mm bredder tillater deling av puncher, matriser og inspeksjonsverktøy på tvers av flere produkter. Denne standardiseringstilnærmingen kan redusere verktøykostnadene med 30-40 % i miljøer med flere produkter.

Når du bestiller fra Microns Hub, drar du nytte av direkte produsentforhold som sikrer overlegen kvalitetskontroll og konkurransedyktige priser sammenlignet med markedsplattformene. Vår tekniske ekspertise og personlige service-tilnærming betyr at hvert prosjekt får den oppmerksomheten på detaljer det fortjener, spesielt for komplekse selvfikserende enheter som krever presise toleranser.

Arbeidskostnadsoptimalisering fokuserer på å minimere monteringstid og kompleksitet. Selvfikserende design reduserer iboende monteringstiden, men ytterligere fordeler kan oppnås gjennom gjennomtenkt funksjonsplassering og orientering. Posisjonering av faner og slisser for enkel tilgang og visuell verifisering kan redusere monteringstiden med ytterligere 20-30 % utover den grunnleggende selvfikserende fordelen.

Volumbetraktninger påvirker prosessvalg og enhetskostnader betydelig. For mengder under 100 stykker gir laserskjæring vanligvis den beste kostnads-ytelsesbalansen. Produksjonsvolumer over 1000 stykker kan rettferdiggjøre punseverktøykostnader, mens ekstremt høye volumer over 10 000 stykker kan støtte progressive matriseinvesteringer for integrerte formings- og skjæreoperasjoner.

Kvalitetskontrollkostnadene kan minimeres gjennom design for inspeksjonsprinsipper. Å lage fane- og slissefunksjoner som er enkle å måle med standardverktøy reduserer inspeksjonstiden og utstyrskravene. Funksjoner designet rundt vanlige målepinnestørrelser forenkler raske go/no-go-inspeksjoner på produksjonsgulvet.

Avanserte applikasjoner og designvariasjoner

Fane- og slissekonstruksjon strekker seg utover grunnleggende rektangulære funksjoner til å inkludere sofistikerte geometrier som adresserer spesifikke applikasjonskrav. Avanserte design inkorporerer flere begrensede akser, progressive monteringssekvenser og integrert funksjonalitet som strømlinjeformer produksjonsprosesser.

Svalehale-fane-konfigurasjoner gir forbedret uttrekksmotstand sammenlignet med rette faner. Den vinklede geometrien forhindrer separasjon under strekkbelastninger samtidig som den tillater kontrollert montering og demontering når det er nødvendig. Typiske svalehale-vinkler varierer fra 60 til 75 grader, med brattere vinkler som gir bedre fastholdelse på bekostning av økte monteringskraftkrav.

Multi-akse-begrensningssystemer bruker ortogonale fane- og slissearrangementer for å kontrollere posisjon og orientering samtidig. Disse designene viser seg spesielt verdifulle i komplekse enheter der flere komponenter må opprettholde presise forhold under sveiseoperasjoner. Nøye toleranseanalyse sikrer at begrensede konflikter ikke skaper overbegrensede forhold som forhindrer montering.

Progressive monteringssekvenser bruker trinnvise fane- og slisseinngrep for å veilede monteringsoperasjoner. Innledende faner gir grov posisjonering, mens sekundære funksjoner forbedrer justeringen etter hvert som monteringen skrider frem. Denne tilnærmingen fungerer spesielt bra i store enheter der manuell håndtering gjør presis innledende posisjonering vanskelig.

For applikasjoner som krever miljøforsegling,IP65-forseglingsstrategier for metallplater kan integreres med fane- og slissedesign for å opprettholde både strukturell justering og miljøbeskyttelse. Denne integrasjonen krever nøye vurdering av tetningskompresjon og faneavbøyning under belastning.

Integrerte funksjonalitetsdesign inkorporerer ytterligere funksjoner i fane- og slissegeometrier. Eksempler inkluderer ledningsføringskanaler, monteringsbosser for ytterligere komponenter og inspeksjonstilgangsporter. Selv om disse tilleggene øker geometrisk kompleksitet, kan de eliminere sekundære operasjoner og redusere de totale monteringskostnadene.

Hurtigutløservariasjoner bruker fjærbelastede eller kamdrevne mekanismer for å muliggjøre rask montering og demontering. Disse designene finner anvendelse i vedlikeholdsintensivt utstyr der periodisk tilgang er nødvendig. Den ekstra mekaniske kompleksiteten må balanseres mot forbedrede servicefordeler.

Bransjespesifikke applikasjoner driver ofte unike fane- og slissekrav. Luftfartsapplikasjoner krever lette design med høye styrke-til-vekt-forhold, noe som fører til komplekse koniske geometrier og eksotiske materialkombinasjoner. Bilapplikasjoner legger vekt på høyvolumsproduserbarhet og kollisjonsenergiabsorpsjonsegenskaper. Hver bransje bringer spesifikke ytelseskrav som påvirker optimale designtilnærminger.

Moderne produksjonsevner fortsetter å utvide mulighetene for fane- og slissekonstruksjon. Additiv produksjon muliggjør komplekse interne geometrier som er umulige med tradisjonelle metoder, mens avanserte simuleringsverktøy tillater optimalisering av design før fysisk prototyping. Disse teknologiske fremskrittene utvider bruksområdet for selvfikserende design på tvers av flere bransjer.

Integrasjon med våre produksjonstjenester muliggjør optimalisering av fane- og slissedesign for spesifikke produksjonsmiljøer og kvalitetskrav. Denne samarbeidstilnærmingen sikrer at designintensjonen oversettes effektivt til produserte resultater samtidig som kostnadseffektivitet og leveringsplaner opprettholdes.

Ofte stilte spørsmål

Hvilke klaringer bør jeg spesifisere mellom faner og slisser for stålenheter?

For stålenheter gir klaringer mellom 0,05-0,1 mm vanligvis den beste balansen mellom posisjoneringsnøyaktighet og monteringsenkelhet. Presisjonsapplikasjoner som krever tette toleranser bør bruke 0,05 mm klaringer med IT7-IT8 toleransekvaliteter, mens generell fabrikasjon kan romme 0,1 mm klaringer med IT8-IT9 toleranser. Vurder materialtykkelse og overflatefinish når du velger endelige klaringsverdier.

Hvordan beregner jeg den nødvendige fane-lengden for tilstrekkelig styrke?

Fane-lengden bør opprettholde et minimum 3:1 lengde-til-tykkelse-forhold for stålbruk for å forhindre knekking under termisk sykling. Beregn skjærspenning ved hjelp av τ = 1,5F/(w×t) der F er påført kraft, w er fanebredde og t er tykkelse. Sørg for at maksimal skjærspenning forblir under 60 % av materialets flytegrense for å gi tilstrekkelige sikkerhetsfaktorer for sveisede enheter.

Kan fane- og slissedesign fungere effektivt med automatiserte sveisesystemer?

Ja, fane- og slissedesign fungerer utmerket med automatiserte sveisesystemer og gir ofte bedre repeterbarhet enn ekstern fiksering. Sørg for minimum klaringer på 8-10 mm rundt sveiseområder for robotbrenner-tilgang, og design fanegeometrier for å unngå forstyrrelser med sveisekabler eller sensorer. Den konsistente posisjoneringen som tilbys av selvfiksering forbedrer faktisk automatisert sveisekvalitet og reduserer programmeringskompleksiteten.

Hvilken produksjonsprosess gir den beste kantkvaliteten for fane- og slissefunksjoner?

Vannstråleskjæring gir den beste kantkvaliteten uten varmepåvirket sone, noe som gjør det ideelt for applikasjoner som krever fulle materialegenskaper nær kuttede kanter. CNC-maskinering oppnår den høyeste dimensjonsnøyaktigheten (±0,02 mm), men koster mer for komplekse geometrier. Laserskjæring gir den beste balansen mellom hastighet, nøyaktighet (±0,05 mm) og kostnad for de fleste metallplateapplikasjoner under 20 mm tykkelse.

Hvordan forhindrer jeg galvanisk korrosjon i fane- og slisseenheter med blandede materialer?

Forhindre galvanisk korrosjon ved å unngå direkte kontakt mellom ulike metaller som aluminium og stål. Bruk barrierebelegg, pakninger eller isolasjonsbrikker ved kontaktpunkter. Når direkte kontakt er uunngåelig, velg materialer med minimale galvaniske potensialforskjeller og påfør beskyttende belegg som sinkbelegg eller anodisering. Vurder miljøeksponeringsnivåer når du velger beskyttelsesmetoder.

Hva er de typiske kostnadsbesparelsene sammenlignet med tradisjonelle fikseringsmetoder?

Fane- og slissekonstruksjon reduserer vanligvis fikseringskostnadene med 60-70 % samtidig som oppsettstiden reduseres med lignende beløp. Materialkostnadene øker litt (vanligvis 5-10 %) på grunn av ytterligere skjæreoperasjoner, men dette oppveies av eliminering av fiksturdesign, fabrikasjon og vedlikeholdskostnader. Arbeidsbesparelser fra raskere oppsett og montering gir ofte den største kostnadsfordelen i middels til høyvolumsproduksjon.

Hvordan tar jeg hensyn til termisk ekspansjon i fane- og slisseklaringer?

Beregn termisk ekspansjon ved hjelp av ΔL = α × L × ΔT, der α er koeffisienten for termisk ekspansjon, L er dimensjonen og ΔT er temperaturendringen. For stålenheter, legg til omtrent 0,01 mm klaring per 10 °C temperaturøkning per 100 mm dimensjon. Aluminium krever omtrent det dobbelte av dette tillegget på grunn av høyere termisk ekspansjonskoeffisient. Vurder både monteringstemperatur og driftstemperaturområder i beregningene.
