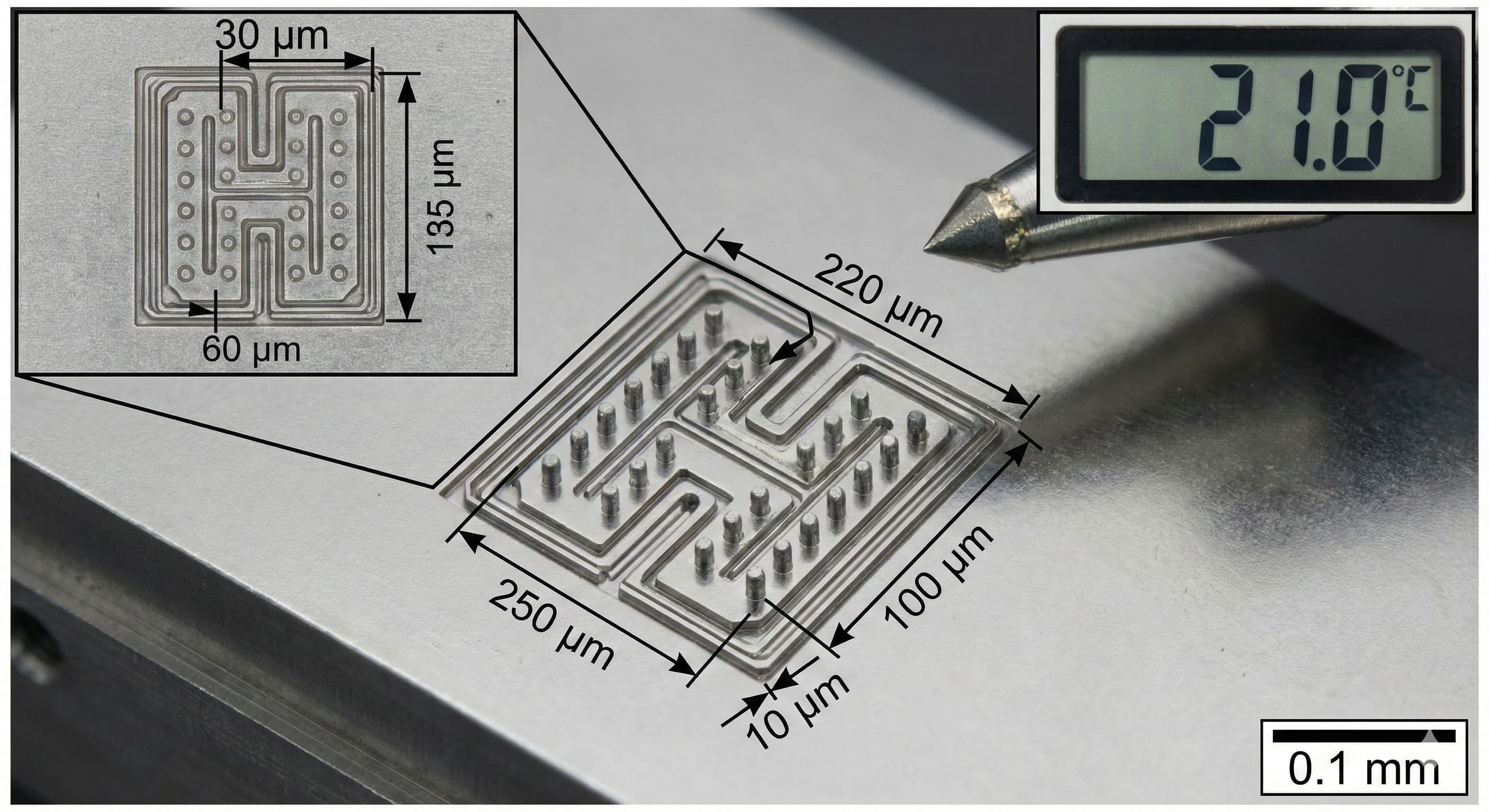

Retningslinjer for mikrobearbeiding: Designe funksjoner mindre enn 0,1 mm

Fremstilling av funksjoner mindre enn 0,1 mm krever et fundamentalt skifte fra konvensjonelle bearbeidingsmetoder. På denne mikroskalaen dominerer overflatespenningseffekter skjærekreftene, termiske gradienter skaper dimensjonsmessig ustabilitet målt i nanometer, og verktøyslitasjemekanismer opererer under helt annen fysikk enn standard CNC-operasjoner.

Viktige punkter:

• Verktøyvalg blir kritisk under 0,1 mm funksjoner - karbidverktøy med kornstørrelser under 0,5 mikron er avgjørende for å opprettholde eggintegritet
• Termiske styringssystemer må kontrollere temperaturvariasjoner innenfor ±1°C for å forhindre dimensjonsmessig drift i mikroskala funksjoner
• Krav til overflatefinish skifter fra Ra 0,8μm til Ra 0,05μm eller bedre, og krever spesialiserte måle- og valideringsprotokoller
• Materialvalgskriterier utvides utover mekaniske egenskaper til å inkludere termiske ekspansjonskoeffisienter og kornstrukturuniformitet

Forstå fysikken i mikroskala bearbeiding

Når funksjonsdimensjoner nærmer seg 0,1 mm og under, endres forholdet mellom skjæreverktøygeometri og materialfjerning fundamentalt. Skjærekantradiusen til standardverktøy varierer vanligvis fra 5-20 mikron, som representerer 5-20 % av selve funksjonsdimensjonen. Dette forholdet skaper det produksjonsingeniører kaller "størrelseeffekten", hvor spesifikk skjæreenergi øker eksponentielt når uskjært spon tykkelse reduseres.

Hos Microns Hub avslører vår analyse av over 500 mikroskala prosjekter at vellykket mikrobearbeiding krever skjærekantradier ikke større enn 1-2 % av den minste funksjonsdimensjonen. For 0,05 mm funksjoner betyr dette verktøyegg radier under 1 mikron - oppnåelig kun med spesialiserte diamantdreide karbid- eller enkeltkrystalldiamantverktøy.

De termiske hensynene blir like kritiske. Varmeutvikling skalerer med kontaktarealet mellom verktøy og arbeidsstykke, men varmespredning skalerer med volum. I mikroskala funksjoner skaper dette misforholdet lokaliserte temperaturtopper som overstiger 200°C over omgivelsene, tilstrekkelig til å forårsake termisk ekspansjon som overskrider dimensjonstoleranser.

Materialvalg for mikroskala funksjoner

Materialvalg for mikroskala bearbeiding strekker seg langt utover standard mekaniske egenskaper. Kornstruktur blir avgjørende - materialer med kornstørrelser som nærmer seg funksjonsdimensjoner skaper overflateruhet som overvelder designintensjonen. For funksjoner under 0,1 mm bør maksimal kornstørrelse ikke overstige 10-15 % av den minste dimensjonen.

Aluminiumslegeringer gir spesifikke utfordringer i mikroskala. Mens 6061-T6 tilbyr utmerket bearbeidbarhet for standardfunksjoner, skaper dens typiske kornstørrelse på 50-100 mikron overflateuregelmessigheter som er uakseptable for presis mikroskala arbeid. Ultrafine korn aluminiumslegeringer, behandlet gjennom alvorlige plastisk deformasjonsteknikker, reduserer kornstørrelser til 1-5 mikron, noe som muliggjør konsistente overflatefinisher under Ra 0,05μm.

Rustfrie stålkvaliteter krever enda mer nøye utvelgelse. Den austenittiske strukturen til 316L, mens den er korrosjonsbestandig, kaldherdes raskt under de høye spesifikke skjæreenergiene ved mikroskala bearbeiding. Nedbørsherdende kvaliteter som 17-4 PH gir overlegen dimensjonsmessig stabilitet, med termiske ekspansjonskoeffisienter 30 % lavere enn standard austenittiske kvaliteter.

Titanlegeringer fortjener spesiell omtale for biomedisinske applikasjoner som krever mikroskala funksjoner. Grad 2 kommersielt rent titan tilbyr den fineste kornstrukturen blant titanlegeringer, men dens lave termiske ledningsevne (17 W/m·K kontra 167 W/m·K for aluminium) krever skjærehastigheter redusert med 60-70 % sammenlignet med aluminium for å opprettholde dimensjonsmessig kontroll.

Verktøysystemer og skjæreparametere

Verktøyvalg for mikroskala bearbeiding innebærer kompromisser mellom eggskarphet, verktøystyrke og termisk ledningsevne. Enkeltkrystalldiamantverktøy gir de skarpeste skjærekantene som er oppnåelige - ned til 0,1 mikron radius - men forblir begrenset til ikke-jernholdige materialer på grunn av karbon diffunderer ved skjæretemperaturer over 700°C.

Polykrystallinske diamant (PCD) verktøy utvider diamantverktøyfordeler til avbrutte kutt og mer krevende geometrier, selv om egg radius øker til 1-3 mikron. For jernholdige materialer gir ultrafint kornkarbid med koboltinnhold under 6 % det beste kompromisset mellom eggskarphet og termisk sjokkmotstand.

Skjæreparameteroptimalisering følger forskjellige regler i mikroskala. Mat per tann må forbli over minimumsterskelen for spon tykkelse - vanligvis 20-30 % av verktøyegg radius - for å opprettholde riktig skjærevirkning i stedet for pløying. For et 1-mikron egg radius verktøy, etablerer dette minimums matningshastigheter på 0,2-0,3 mikron per tann, uavhengig av ønsket overflatefinish.

Spindelhastigheter krever nøye beregning for å balansere overflatehastighetsoptimalisering med dynamiske hensyn. Ved 20 000 RPM oppnår et 0,1 mm diameter verktøy bare 63 m/min overflatehastighet - godt under optimale skjærehastigheter for de fleste materialer. Dette driver krav til spindler som er i stand til 100 000-200 000 RPM for effektiv mikroskala bearbeiding.

Arbeidsstykke og oppspenningsstrategier

Konvensjonelle arbeidsstykke metoder blir utilstrekkelige når dimensjonstoleranser nærmer seg måleusikkerhet. Mekaniske klemkrefter som skaper ubetydelig forvrengning i standarddeler kan forårsake deformasjon som overskrider toleransebånd i mikroskala funksjoner.

Vakuumoppspenning fremstår som den foretrukne metoden for deler med tilstrekkelig overflateareal. Distribuerte vakuumbelastninger på 0,08-0,1 MPa gir tilstrekkelig holdekraft samtidig som de eliminerer punktbelastninger som forårsaker lokal deformasjon. For deler som mangler tilstrekkelig vakuumareal, opprettholder spesialiserte mekaniske systemer med lav kraft ved hjelp av presist kalibrerte fjærbelastninger holdekraften under materialets flytegrense.

Oppspenningens termiske styring blir kritisk for å opprettholde dimensjonsmessig nøyaktighet. Aluminiumsoppspenninger utvider seg 24 mikron per meter per grad Celsius - potensielt større enn totale deltoleranser. Invar oppspenninger, med termiske ekspansjonskoeffisienter 95 % lavere enn aluminium, opprettholder dimensjonsmessig stabilitet, men øker oppspenningskostnadene med 300-400 %.

For høypresisjonsresultater, Motta et detaljert tilbud innen 24 timer fra Microns Hub.

Kvalitetskontroll og målesystemer

Tradisjonelle CMM-systemer mangler oppløsningen og nøyaktigheten for å validere mikroskala funksjoner. Berøringssondesystemer med typiske usikkerheter på ±2-5 mikron kan ikke pålitelig måle funksjoner med totale toleranser på ±5-10 mikron. Berøringsfrie optiske systemer blir essensielle, selv om de introduserer sine egne begrensninger.

Hvitlysinterferometri gir oppløsning i nanometer skala, men krever optisk reflekterende overflater og kan ikke måle funksjoner med høyt aspektforhold effektivt. Skanningselektronmikroskopi tilbyr overlegen oppløsning og dybdeskarphet, men opererer under vakuumforhold som kanskje ikke gjenspeiler funksjonell ytelse.

Statistisk prosesskontroll får økt betydning i mikroskala på grunn av økt måleusikkerhet. Kontroll diagrammer må ta hensyn til målesystemvariasjon, og krever vanligvis måleusikkerhet under 10 % av toleransebåndet - ofte nødvendiggjør flere måleteknikker for validering.

Prosessintegrasjon og produksjonsflyt

Mikroskala funksjonsproduksjon forekommer sjelden isolert - disse funksjonene utfyller vanligvis standard skala geometrier på samme del. Dette skaper utfordringer i prosesssekvensering, da presisjonen som kreves for mikroskala funksjoner kan bli kompromittert av påfølgende operasjoner.

Den optimale produksjonssekvensen plasserer alle grovbearbeidingsoperasjoner først, etterfulgt av spenningsavlastningssykluser, deretter finishbearbeiding av standardfunksjoner og til slutt mikroskala funksjonsgenerering. Denne sekvensen minimerer gjenværende spenningseffekter på dimensjonsmessig stabilitet samtidig som den opprettholder tilgang for spesialiserte mikroskala verktøy.

Ved integrering med andre produksjonsprosesser, som for eksempel sprøytestøpingstjenester for hybriddeler, fungerer mikroskala funksjonene ofte som justeringsreferanser eller funksjonelle overflater som må opprettholde posisjon i forhold til støpte funksjoner innenfor ±10-20 mikron.

Kvalitetskontroller blir hyppigere i mikroskala produksjon. Mens standardproduksjon kan validere dimensjoner etter hvert oppsett, krever mikroskala arbeid prosessovervåking for å oppdage termisk drift eller verktøyslitasje før dimensjonsmessige feil overskrider gjenopprettingsgrenser. Sanntids temperaturovervåking og adaptive kontrollsystemer opprettholder prosessstabilitet.

Kostnadsdrivere og økonomiske hensyn

Kostnadsstrukturer for mikroskala bearbeiding skiller seg betydelig fra konvensjonell produksjon. Verktøykostnader dominerer økonomien - spesialiserte diamant- eller ultrafine karbidverktøy koster €200-800 hver, men kan produsere bare 10-50 deler før utskifting på grunn av presisjonskravene til eggtilstanden.

Oppsettstiden øker med faktorer på 3-5× på grunn av krav til justeringspresisjon og målingsvalidering. Et standard deloppsett som krever 30 minutter kan utvides til 2-3 timer for mikroskala arbeid, inkludert termisk stabiliseringstid og målesystemkalibrering.

Skrap ratene forblir forhøyet under prosessutvikling, vanligvis 15-25 % sammenlignet med 2-5 % for standard bearbeiding. Dette gjenspeiler de smale prosessvinduene og begrenset evne til å korrigere dimensjonsmessige feil når de oppstår i mikroskala.

Når du bestiller fra Microns Hub, drar du nytte av direkte produsentforhold som sikrer overlegen kvalitetskontroll og konkurransedyktige priser sammenlignet med markedsplattformene. Våre spesialiserte mikroskala bearbeidingsmuligheter og dedikerte ingeniørstøtte reduserer utviklingstiden og minimerer risikoen for kostbare designrevisjoner som plager mikroskala prosjekter.

Avanserte applikasjoner og industrie eksempler

Mikroskala bearbeiding finner applikasjoner på tvers av forskjellige bransjer, hver med unike krav som driver spesifikke tekniske tilnærminger. I medisinsk utstyrsproduksjon krever medikamentleveringssystemer strømningskanaler med hydrauliske diametre under 0,05 mm, og krever overflatefinisher bedre enn Ra 0,025μm for å forhindre strømningsforstyrrelser fra overflateuregelmessigheter.

Utstyr for halvlederproduksjon bruker mikroskala funksjoner for presis gassstrømningskontroll og partikkelhåndtering. Disse applikasjonene krever ofte funksjoner maskinert i eksotiske materialer som Hastelloy eller Inconel, hvor termisk styring blir enda mer kritisk på grunn av lavere termiske ledningsevneverdier.

Luftfartsindustrien inkorporerer i økende grad mikroskala funksjoner i drivstoffsystemkomponenter og sensorhus, hvor vektreduksjon driver miniatyrisering samtidig som ytelseskravene opprettholdes. Disse applikasjonene krever ofte samsvar med standarder for maskinering innen luftfart som legger til ytterligere dokumentasjons- og sporbarhetskrav.

Optiske systemer representerer et annet voksende applikasjonsområde, hvor mikroskala mekaniske funksjoner gir presis posisjonering for optiske elementer. Disse applikasjonene krever ikke bare dimensjonsmessig nøyaktighet, men også spesifikke overflateteksturegenskaper som påvirker lysspredning og optisk ytelse.

Fremtidige trender og teknologiutvikling

Fremvoksende teknologier fortsetter å flytte grensene for mikroskala bearbeidingsmuligheter. Laserassistert bearbeiding viser løfte for vanskelig å bearbeide materialer, ved hjelp av lokalisert oppvarming for å redusere skjærekrefter samtidig som dimensjonsmessig kontroll opprettholdes gjennom presis termisk styring.

Additiv produksjonsintegrasjon skaper muligheter for hybriddeler hvor 3D-printede strukturer inkorporerer presist maskinerte mikroskala funksjoner. Denne tilnærmingen kan redusere de totale produksjonskostnadene ved å kombinere den geometriske fleksibiliteten til additive prosesser med presisjonsmulighetene til maskinering der det er nødvendig.

Kunstig intelligens applikasjoner i prosesskontroll viser potensial for å håndtere de komplekse interaksjonene mellom skjæreparametere, termiske effekter og dimensjonsmessige resultater som karakteriserer mikroskala bearbeiding. Maskinlæringsalgoritmer kan potensielt identifisere optimale parameterkombinasjoner raskere enn tradisjonelle eksperimentelle tilnærminger.

Avanserte verktøymaterialer, inkludert nanokrystallinsk diamant og funksjonelt graderte karbider, lover forbedret verktøylevetid og utvidet materialkompatibilitet for mikroskala applikasjoner. Disse utviklingene kan redusere kostnadsbarrierene som for tiden begrenser mikroskala bearbeiding til applikasjoner med høy verdi.

Integrasjon med våre produksjonstjenester gir omfattende løsninger som adresserer hele produktutviklingssyklusen, fra innledende konsept til høyvolumsproduksjon, og sikrer at mikroskala funksjoner integreres sømløst med de generelle delkravene og produksjonsbegrensningene.

Ofte stilte spørsmål

Hva er den minste funksjonsstørrelsen som kan oppnås gjennom konvensjonell CNC-maskinering?

Nåværende CNC-maskineringsteknologi kan pålitelig produsere funksjoner ned til 0,02-0,025 mm (20-25 mikron) ved hjelp av spesialisert utstyr og verktøy. Funksjoner under denne terskelen blir stadig vanskeligere på grunn av begrensninger i verktøyegg radius og krav til overflatefinish. Suksess avhenger sterkt av materialvalg, med myke metaller som aluminium som oppnår bedre resultater enn herdet stål eller eksotiske legeringer.

Hvordan avgjør jeg om deldesignet mitt er egnet for mikroskala bearbeiding?

Delegnethet avhenger av funksjonsstørrelse i forhold til materialkornstruktur, nødvendige toleranser sammenlignet med termiske ekspansjonseffekter og aspektforhold for mikroskala funksjoner. Generelt bør funksjonsdimensjoner overstige materialkornstørrelse med minst 5×, nødvendige toleranser bør være oppnåelige innenfor forventede termiske variasjoner på ±1-2°C, og aspektforhold bør forbli under 3:1 for funksjoner under 0,05 mm.

Hvilken nøyaktighet kan jeg forvente for funksjoner mindre enn 0,1 mm?

Dimensjonsmessig nøyaktighet for mikroskala funksjoner varierer vanligvis fra ±2-5 mikron for funksjoner i området 0,05-0,1 mm, og forringes til ±1-3 mikron for mindre funksjoner. Oppnåelig overflatefinish varierer fra Ra 0,025-0,1μm avhengig av material- og verktøyvalg. Disse nøyaktighetene krever spesialisert måleutstyr og kontrollerte miljøforhold under produksjon.

Hvilke materialer er best egnet for mikroskala bearbeidingsoperasjoner?

Ultrafine korn aluminiumslegeringer, nedbørsherdende rustfrie stål som 17-4 PH og kommersielt rent titan tilbyr den beste kombinasjonen av bearbeidbarhet og overflatefinishkapasitet. Materialer bør ha kornstørrelser under 10-15 % av den minste funksjonsdimensjonen og termiske ekspansjonskoeffisienter så lave som mulig for å opprettholde dimensjonsmessig stabilitet under bearbeiding.

Hva er de typiske kostnadsmultiplikatorene for mikroskala kontra standard bearbeiding?

Mikroskala bearbeiding koster vanligvis 4-8× mer enn standard bearbeiding på grunn av spesialiserte verktøy (6× høyere verktøykostnader), utvidede oppsettstider (5× lengre), økte kvalitetskontrollkrav (5× mer inspeksjonstid) og høyere skrap rater (20 % kontra 3 %). Disse multiplikatorene reduseres med produksjonsvolum, men forblir betydelige selv i høyvolumsapplikasjoner.

Hvor kritisk er temperaturkontroll under mikroskala bearbeidingsoperasjoner?

Temperaturkontroll blir helt kritisk for funksjoner under 0,1 mm. Temperaturvariasjoner som overstiger ±1-2°C kan forårsake termisk ekspansjon som overskrider totale toleransebånd. Vellykket mikroskala bearbeiding krever kontrollerte miljøforhold, termisk kondisjonering av arbeidsstykker og oppspenninger, og sanntids temperaturovervåking under skjæreoperasjoner.

Hvilket måleutstyr kreves for å validere mikroskala funksjoner?

Tradisjonelle berøringssonde CMM-er mangler tilstrekkelig nøyaktighet for mikroskala validering. Berøringsfrie optiske målesystemer, hvitlysinterferometri eller skanningselektronmikroskopi blir nødvendig avhengig av funksjonsstørrelse og nødvendig nøyaktighet. Målesystemusikkerhet bør ikke overstige 10 % av toleransebåndet, og krever ofte flere måleteknikker for validering.
