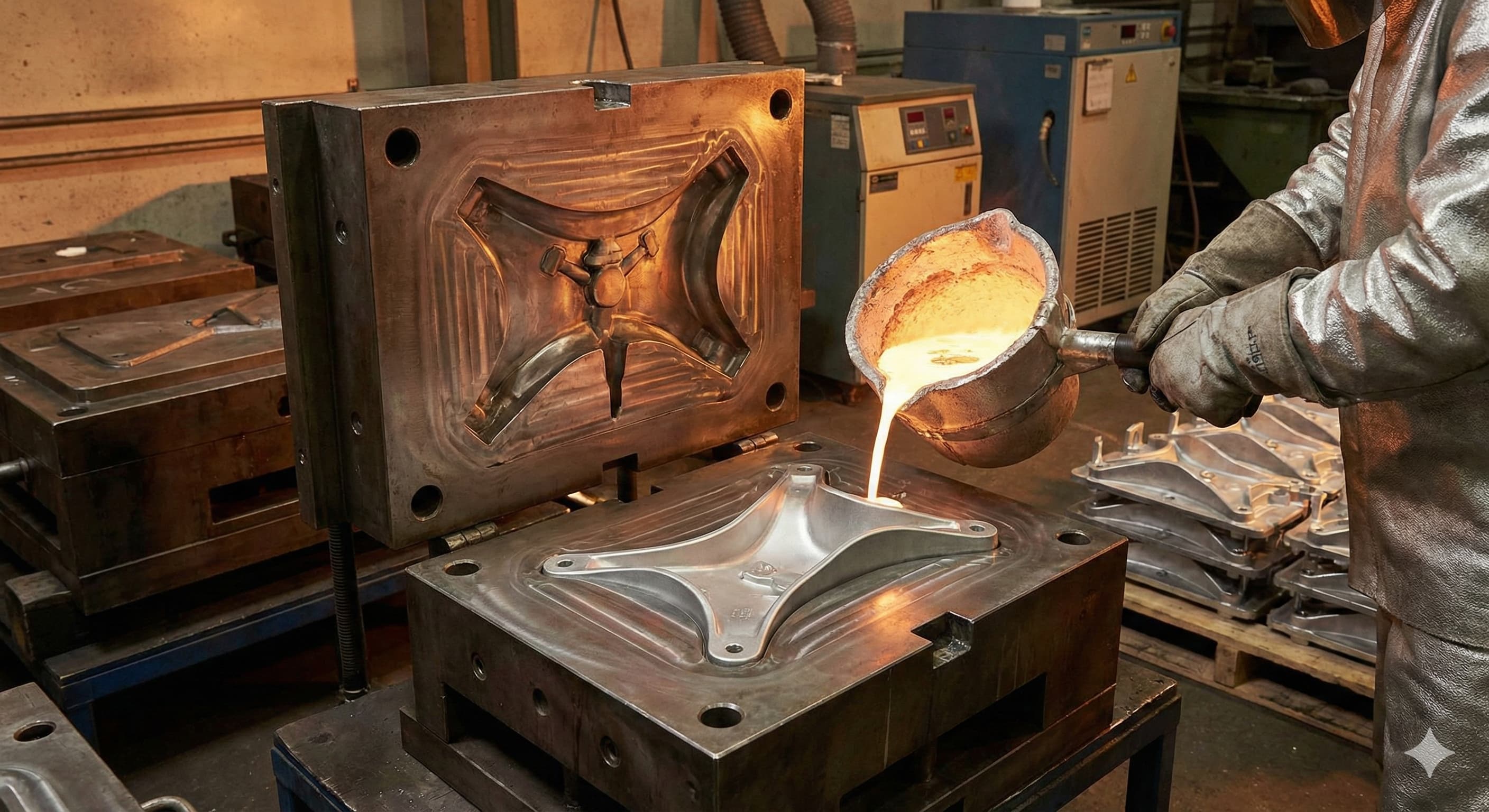

Kokillestøping: "Mellomløsningen" for produksjon av middels volum

Produksjonsingeniører står overfor et tilbakevendende dilemma: sandstøping tilbyr designfleksibilitet, men mangler presisjon, mens pressstøping leverer stramme toleranser ved volumer som kan overstige prosjektkravene. Kokillestøping fremstår som den konstruerte løsningen, og leverer dimensjonsnøyaktighet innenfor ±0,13 mm samtidig som den opprettholder økonomisk levedyktighet for produksjonskjøringer mellom 500 og 50 000 enheter.

Viktige punkter:

• Oppnår toleranser på ±0,13 mm til ±0,25 mm, betydelig strammere enn sandstøpings typiske område på ±0,8 mm
• Kostnadseffektivt for middels volumer (500-50 000 enheter) der verktøykostnadene for pressstøping blir uoverkommelige
• Produserer overlegne overflatefinisher (1,6-3,2 μm Ra) sammenlignet med sandstøping samtidig som designfleksibiliteten opprettholdes
• Muliggjør raske kjølehastigheter som resulterer i finere kornstrukturer og forbedrede mekaniske egenskaper

Forstå grunnleggende om kokillestøping

Kokillestøping bruker gjenbrukbare metallformer, vanligvis konstruert av H13 verktøystål eller støpejern, for å produsere komponenter av aluminium, magnesium og kobberbaserte legeringer. I motsetning til sandstøpings forbruksformer eller pressstøpings høytrykksinjeksjon, er denne prosessen avhengig av tyngdekraft eller lavtrykks matesystemer for å fylle hulrommet i formen med kontrollerte hastigheter.

Prosessen opererer innenfor temperaturområder på 200-300 °C for forvarming av formen, mens smeltet aluminium kommer inn ved omtrent 700-750 °C. Dette kontrollerte termiske miljøet muliggjør retningsbestemt størkning, og produserer støpegods med forutsigbare kornstrukturer og minimale porøsitetsnivåer under 2 volumprosent.

Avgjørende for suksess er formdesign som inkluderer riktige støpesystemer, stigrør for matemetall og ventilasjon for å eliminere innesperrede gasser.Slippvinkler mellom 1-3 grader forenkler utstøting av deler samtidig som dimensjonsintegriteten opprettholdes gjennom hele produksjonssyklusen.

Formens levetid varierer vanligvis fra 10 000 til 100 000 sykluser, avhengig av legeringsvalg, støpekompleksitet og termisk syklusstyring. H13 verktøystålformer viser overlegen levetid ved støping av aluminiumslegeringer på grunn av deres termiske utmattingsmotstand og opprettholdte hardhet ved forhøyede temperaturer.

Materialvalg og legeringsytelse

Aluminiumslegeringer dominerer kokillestøping på grunn av deres gunstige støpeegenskaper og utvikling av mekaniske egenskaper.A356 aluminium gir utmerket flyt og styrke, og oppnår strekkfasthet på 290 MPa i T6-tilstand, mens A319 tilbyr overlegen bearbeidbarhet for komponenter som krever omfattende sekundære operasjoner.

Magnesiumlegeringer som AZ91D gir eksepsjonelle styrke-til-vekt-forhold ved 1,81 g/cm³ tetthet, og leverer 230 MPa strekkfasthet samtidig som komponentvekten reduseres med 35 % sammenlignet med aluminiumsalternativer. Magnesium krever imidlertid beskyttelse av inert atmosfære under støping for å forhindre oksidasjon og tilhørende defekter.

Sink legeringer, spesielt ZA-12, demonstrerer overlegne støpte egenskaper uten krav til varmebehandling. Deres lave smeltepunkt på 380 °C reduserer formens termiske belastning samtidig som dimensjonstoleranser nærmer seg ±0,08 mm på kritiske funksjoner.

Prosessvariasjoner og teknisk implementering

Tyngdekraft kokillestøping representerer basislinjeprosessen, og bruker atmosfærisk trykk for å fylle hulrom i formen med hastigheter på 25-75 mm/sekund. Denne kontrollerte fyllhastigheten minimerer turbulensinduserte defekter samtidig som den opprettholder tilstrekkelig flyt for komplekse geometrier.

Lavtrykks kokillestøping bruker 20-100 kPa trykk på overflaten av det smeltede metallet, og tvinger kontrollert hulromsfylling nedenfra og opp. Denne teknikken eliminerer slagginnblanding som er vanlig i gravitasjonssystemer, samtidig som den reduserer krympeporøsitet gjennom vedvarende matetrykk under størkning.

Vippe-helling kokillestøping introduserer formen og metallet samtidig, og kontrollerer fylldynamikken gjennom rotasjonshastighet som vanligvis varierer fra 10-60 RPM. Denne metoden viser seg å være spesielt effektiv for tynnveggede støpegods der konvensjonell tyngdekraftshelling skaper kalde stengninger eller ufullstendige fyllingsforhold.

Vakuumassistert kokillestøping bruker 50-90 kPa vakuum på hulrommet i formen, og trekker smeltet metall inn i fine detaljer samtidig som innesperrede gasser evakueres. Forbedringer i overflatefinish til 0,8 μm Ra blir oppnåelige gjennom denne forbedrede fyllingsmekanismen.

For høypresisjonsresultater,Få ditt tilpassede tilbud levert innen 24 timer fra Microns Hub.

Dimensjonsnøyaktighet og analyse av overflatekvalitet

Kokillestøping oppnår lineære toleranser på ±0,13 mm på dimensjoner opp til 25 mm, og utvides til ±0,25 mm for funksjoner som nærmer seg 150 mm. Disse egenskapene posisjonerer prosessen mellom sandstøpings typiske nøyaktighet på ±0,8 mm og pressstøpings presisjonsklasse på ±0,05 mm.

Overflateruhet måler vanligvis 1,6-3,2 μm Ra som støpt, noe som representerer en 60 % forbedring i forhold til sandstøpings område på 6,3-12,5 μm Ra. Denne forbedrede overflatekvaliteten eliminerer ofte sekundære etterbehandlingsoperasjoner, reduserer totale produksjonskostnader samtidig som den forbedrer utmattingslevetiden i syklisk belastede applikasjoner.

Veggtykkelsesegenskapene spenner over 3-50 mm, med optimal ytelse i området 6-25 mm der størkningstiden tillater fullstendig hulromsfylling uten for tidlig frysing. Minimum seksjonstykkelse er direkte relatert til legeringsflyt og formtemperaturstyring.

Slippvinkelkrav på 1-3 grader muliggjør konsistent utstøting av deler samtidig som dimensjonsstabiliteten opprettholdes. Komplekse geometrier som inneholder underskjæringer krever flerdelte former eller løselige kjerner, noe som øker verktøykompleksiteten, men bevarer designfriheten som ikke er tilgjengelig i pressstøping.

Økonomisk analyse og optimalisering av produksjonsvolum

Verktøykostnader for kokillestøping varierer fra €15 000 til €80 000, avhengig av delkompleksitet, størrelse og nødvendig automatiseringsnivå. Denne investeringen viser seg å være økonomisk når den amortiseres over produksjonsvolumer som overstiger 500 enheter, der verktøykostnadene per stykk faller under €30-€150 per støping.

Syklustidene varierer fra 3-8 minutter, avhengig av seksjonstykkelse, legeringsvalg og kjølesystemeffektivitet. Automatiserte systemer reduserer håndteringstiden samtidig som konsistensen forbedres, noe som rettferdiggjør ytterligere investeringer for volumer som overstiger 5000 årlige enheter.

Arbeidskostnadene forblir moderate på grunn av forenklet formhåndtering sammenlignet med sandstøpings mønster- og kjerne krav. Dyktige operatører kan administrere 2-3 støpestasjoner samtidig, og optimalisere direkte arbeidsallokering på tvers av produksjonsplaner.

Sekundære maskineringskrav varierer etter applikasjon, men forbruker vanligvis 15-40 % av de totale produksjonskostnadene når presisjons CNC-maskineringstjenester er nødvendig for kritiske funksjoner. Støpte toleranser tilfredsstiller ofte ikke-kritiske dimensjoner, og fokuserer maskineringsoperasjoner på lagerflater, gjengede funksjoner og presisjonsgrensesnitt.

Kvalitetskontroll og defekthåndtering

Vanlige defekter ved kokillestøping inkluderer krympeporøsitet, kalde stengninger og overflateoksidasjon. Krympeporøsitet oppstår når utilstrekkelig matemetall når størknende regioner, vanligvis kontrollert gjennom riktig stigrørdesign og retningsbestemte størkningsprinsipper.

Kalde stengninger skyldes for tidlig metallstørkning under hulromsfylling, forhindret gjennom optimalisert støpesystemdesign og formtemperaturkontroll. Å opprettholde formtemperaturer innenfor 200-300 °C sikrer tilstrekkelig flyt gjennom hele fyllingssekvensen.

Overflateoksidasjon fremstår som slagginnslutninger eller oksidfilmer, minimert gjennom kontrollerte helleteknikker og avgassingsbehandlinger. Aluminiumslegeringer drar nytte av kornraffinerings tilsetninger på 0,02-0,05 % titan-bor-masterlegering, noe som reduserer mottakeligheten for varmriving samtidig som de mekaniske egenskapene forbedres.

Ikke-destruktive testmetoder inkluderer visuell inspeksjon, fargepenetrantundersøkelse for overflatedefekter og radiografisk evaluering for intern lydighet. Kritiske applikasjoner kan kreve ultralydtesting eller datatomografi for fullstendig volumetrisk analyse.

Statistisk prosesskontroll overvåker dimensjonsvariasjon, overflatekvalitetsmetrikker og utvikling av mekaniske egenskaper på tvers av produksjonspartier. Kontroll diagrammer som identifiserer trender muliggjør proaktive justeringer som forhindrer defekte støpegods samtidig som konsistente kvalitetsstandarder opprettholdes.

Sammenligning med alternative produksjonsmetoder

Kokillestøping opptar ytelsesrommet mellom sandstøpings fleksibilitet og pressstøpings presisjon. Sandstøping tilbyr ubegrenset størrelseskapasitet og komplekse kjernealternativer, men ofrer overflatekvalitet og dimensjonsnøyaktighet. Pressstøping gir overlegen presisjon og raskere syklustider, men krever minimumsvolumer på 10 000-50 000 enheter for økonomisk begrunnelse.

Investeringsstøping konkurrerer i lignende volumberegninger, men krever lengre ledetider på grunn av mønster- og skallproduksjonskrav. Kokillestøping tilbyr raskere prototype-til-produksjon-overganger samtidig som sammenlignbar dimensjonsnøyaktighet opprettholdes for de fleste applikasjoner.

Sammenlignet med våre produksjonstjenester portefølje, integreres kokillestøping effektivt med sekundære operasjoner som varmebehandling, maskinering og overflatebehandling for å levere komplette produksjonsløsninger.

Designretningslinjer og tekniske vurderinger

Effektiv kokillestøping krever forståelse av termisk styring, optimalisering av støpesystemer og utstøtningsmekanismer. Veggtykkelsesvariasjoner bør forbli innenfor 2:1 forhold for å forhindre differensielle kjølehastigheter som genererer restspenninger og dimensjonsforvrengning.

Avrundingsradier på 1,5-3,0 mm eliminerer spenningskonsentrasjoner samtidig som jevn metallflyt under fylling forenkles. Skarpe hjørner skaper turbulens og potensielle defektsteder, mens overdrevent store radier øker materialbruken og størkningstiden.

Plassering av delelinje påvirker overflatekvalitet og dimensjonskontroll. Å plassere delelinjer på ikke-kritiske overflater bevarer presisjonskravene på funksjonelle funksjoner samtidig som formvedlikehold og deletterbeiding forenkles.

Kjernedesign for interne funksjoner krever vurdering av termisk ekspansjon, uttrekkskrefter og utskiftingsfrekvens. Sandkjerner muliggjør komplekse interne geometrier, men krever nøye forankring for å forhindre kjerneforskyvning under metallhelling. Permanente kjerner tilbyr dimensjonsstabilitet, men begrenser designfleksibiliteten for underskårne funksjoner.

Støpesystemdesign kontrollerer fyllhastighet, metallflytmønstre og matingseffektivitet. Tverrsnittsarealer av løpere måler vanligvis 1,2-2,0 ganger portarealet, noe som sikrer tilstrekkelig strømningskapasitet samtidig som kontrollert fyllingshastighet opprettholdes.

Microns Hub Fordeler ved kokillestøping

Når du bestiller fra Microns Hub, drar du nytte av direkte produsentforhold som sikrer overlegen kvalitetskontroll og konkurransedyktige priser sammenlignet med markedsplattformer. Vår tekniske ekspertise innen designoptimalisering og prosesskontroll for kokillestøping betyr at hvert prosjekt får den oppmerksomheten på detaljer som kreves for konsistente resultater av høy kvalitet. I tillegg kombinerer vår integrerte tilnærming støping, maskinering og etterbehandlingsoperasjoner under ett tak, noe som reduserer ledetider og sikrer sømløs kvalitetskontroll gjennom hele produksjonsprosessen.

Fremtidige trender og teknologiintegrering

Avansert simuleringsprogramvare muliggjør virtuell optimalisering av støpesystemer, kjølehastigheter og størkningsmønstre før fysisk verktøyinvestering. Beregningsmessig væskedynamikkmodellering forutsier fyllingsmønstre mens endelig elementanalyse evaluerer restspenningsutvikling og dimensjonsstabilitet.

Automatiserte formhåndteringssystemer reduserer syklustidsvariabiliteten samtidig som operatørsikkerheten forbedres i høytemperaturmiljøer. Robotiske systemer kan administrere flere støpestasjoner, helle metall med konsistent nøyaktighet og utføre kvalitetsinspeksjoner uten menneskelig inngripen.

Sanntidsprosessovervåking gjennom temperatursensorer, strømningsmålere og trykktransdusere muliggjør umiddelbar justering av prosessparametere. Dataloggsystemer sporer ytelsestrender og forutsier vedlikeholdskrav, og optimaliserer utstyrsutnyttelsen og minimerer uplanlagt nedetid.

Additive produksjonsteknikker viser lovende for rask prototypeverktøy og kompleks kjerneproduksjon. 3D-printede sandkjerner med integrerte kjølekanaler tilbyr forbedret termisk styring samtidig som monteringskompleksiteten reduseres i kokillestøping.

Ofte stilte spørsmål

Hvilke volumberegninger gjør kokillestøping mest økonomisk?

Kokillestøping viser seg å være mest kostnadseffektivt for produksjonsvolumer mellom 500 og 50 000 enheter årlig. Under 500 enheter tilbyr sandstøping vanligvis lavere totale kostnader på grunn av minimal verktøyinvestering. Over 50 000 enheter rettferdiggjør pressstøpings raskere syklustider og høyere presisjon ofte den økte verktøykostnaden.

Hvordan sammenlignes kokilletoleranser med maskinerte komponenter?

Kokillestøping oppnår ±0,13-0,25 mm toleranser, som tilfredsstiller mange ikke-kritiske dimensjoner direkte. Presisjonsoverflater som krever ±0,025-0,050 mm toleranser trenger sekundære maskineringsoperasjoner. Strategisk design plasserer funksjoner med stram toleranse på maskinerte overflater mens støpt nøyaktighet brukes for generelle dimensjoner.

Hvilke materialer fungerer best i kokillestøpeprosesser?

Aluminiumslegeringer A356, A319 og A535 representerer primære valg på grunn av utmerket flyt og mekaniske egenskaper. Magnesiumlegeringer som AZ91D tilbyr overlegne styrke-til-vekt-forhold for romfartsapplikasjoner. Sink legeringer ZA-12 og ZA-27 gir eksepsjonelle støpte egenskaper uten krav til varmebehandling.

Kan kokillestøping produsere tynnveggede komponenter effektivt?

Minimum veggtykkelse måler vanligvis 3-4 mm for aluminiumslegeringer, og utvides til 6-8 mm for optimal støpekvalitet. Tynne vegger under 3 mm risikerer ufullstendig fylling og kalde stengningsdefekter. Avanserte teknikker som vakuumassistanse eller lavtrykksstøping kan oppnå 2,5 mm seksjoner i gunstige geometrier.

Hvordan påvirker kjølehastigheten mekaniske egenskaper ved kokillestøping?

Rask kjøling fra metallformer skaper finere kornstrukturer, noe som forbedrer strekkfastheten med 15-25 % sammenlignet med sandstøping. Kjølehastigheter på 10-50 °C/sekund typisk i permanente former reduserer sekundær dendrittarmavstand, og forbedrer duktilitet og utmattingsmotstand i dynamiske belastningsapplikasjoner.

Hvilke sekundære operasjoner kreves vanligvis etter kokillestøping?

Varmebehandling til T6-tilstand forbedrer styrkeegenskapene med 40-60 % i aluminiumslegeringer gjennom løsningsbehandling og kunstig aldring. Maskineringsoperasjoner fokuserer på lagerflater, gjengede funksjoner og presisjonsgrensesnitt. Overflatebehandlinger som anodisering eller pulverlakkering forbedrer korrosjonsbestandighet og utseende.

Hvor lenge varer kokilleformer vanligvis før utskifting?

H13 verktøystålformer demonstrerer 50 000-100 000 sykluslevetid når de vedlikeholdes og termisk styres på riktig måte. Støpejernsformer tilbyr 10 000-25 000 sykluser til lavere startkostnad. Formens levetid avhenger av legeringsvalg, delkompleksitet, termisk syklus alvorlighetsgrad og vedlikeholdsprosedyrer, inkludert regelmessig inspeksjon og oppussing.
